クローラクレーン:90t以下

【※】マークは現在では当社が保有していない機種です。

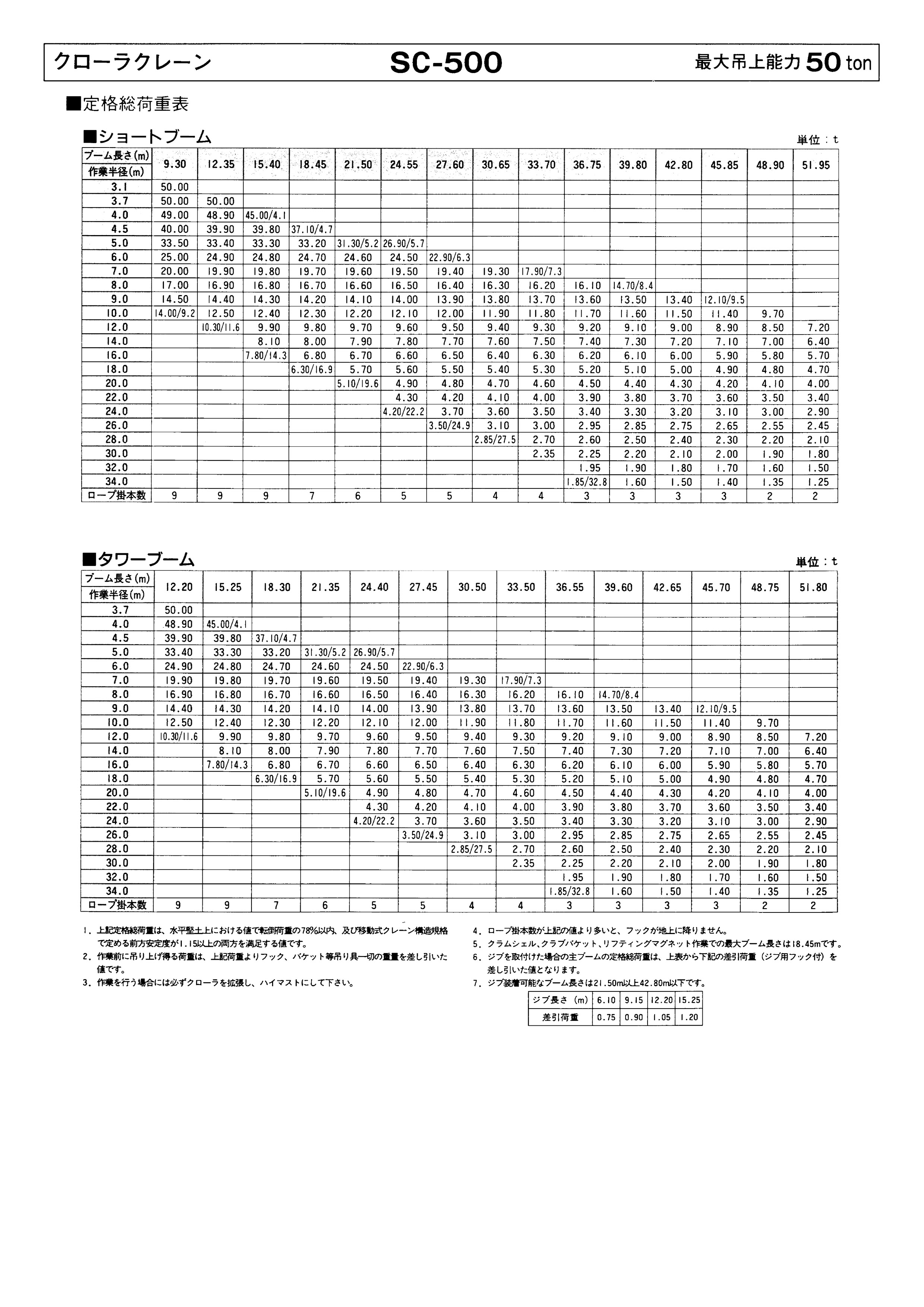

50t(日立住友SC-500)【※】
資料内容 JPEG PDF

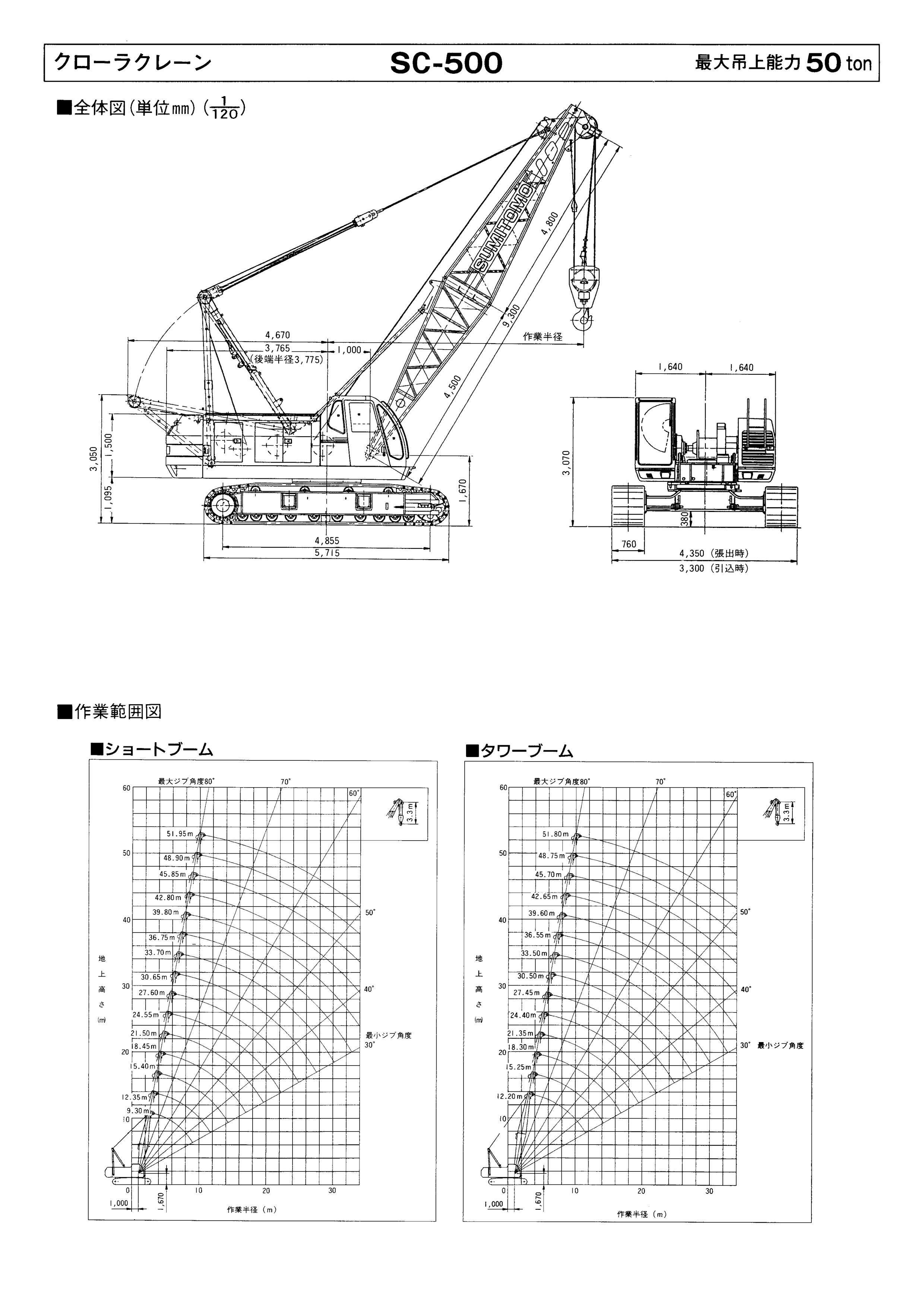

全体図・作業範囲図 961KB 182KB
定格総荷重表(ブーム) 1,006KB 179KB

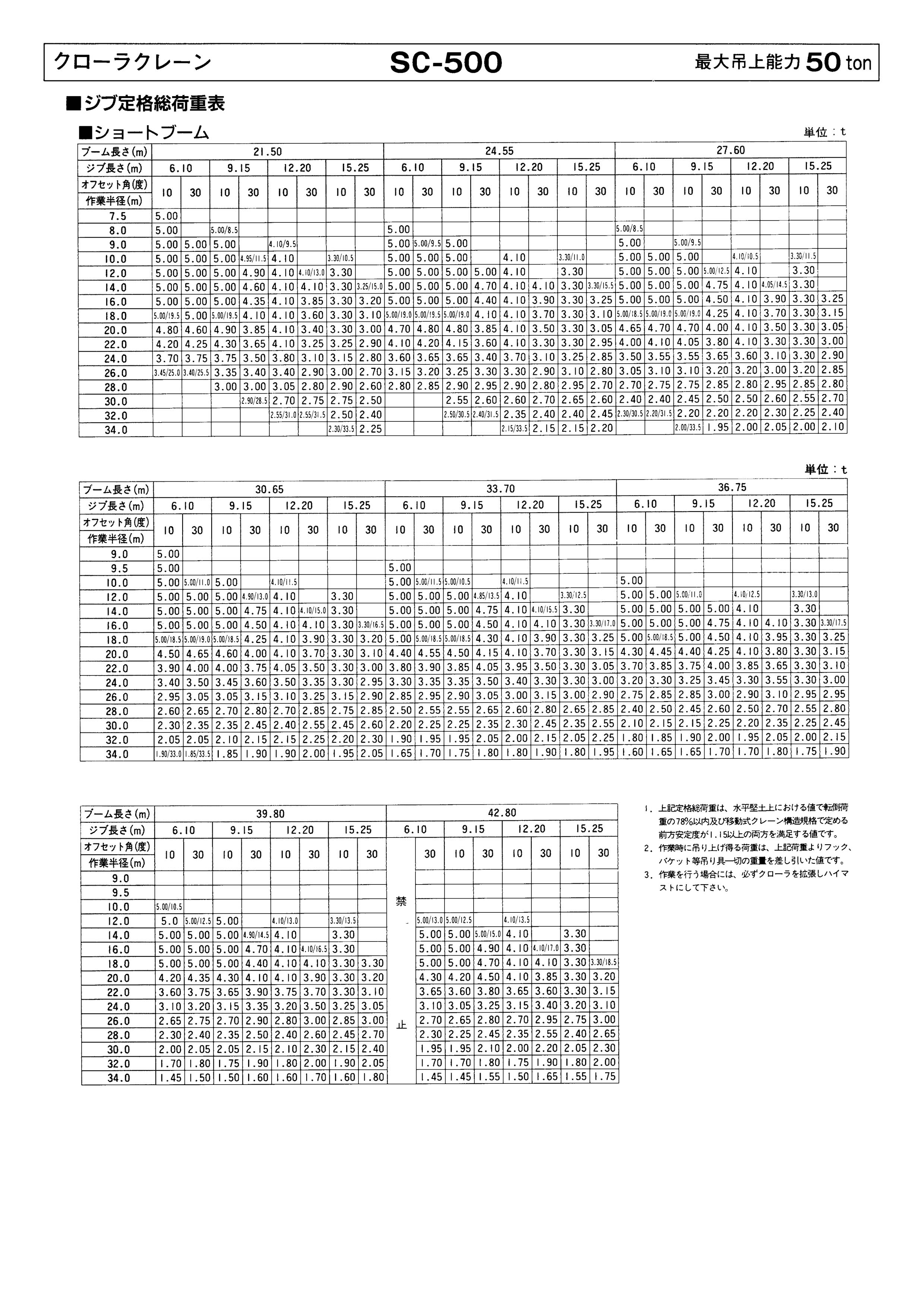

定格総荷重表(ジブ/ショートブーム) 989KB 243KB

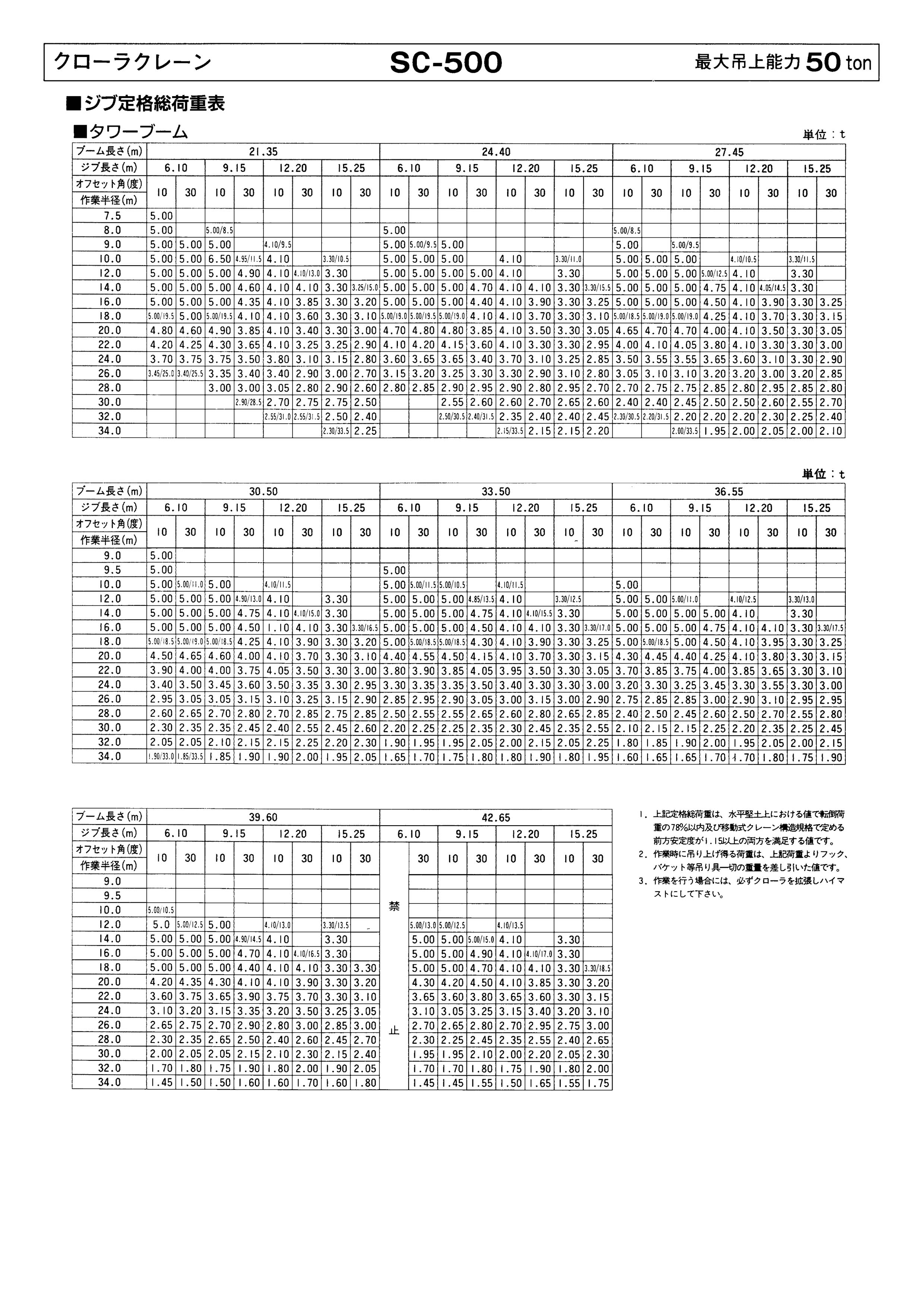

定格総荷重表(ジブ/タワーブーム) 1,007KB 245KB

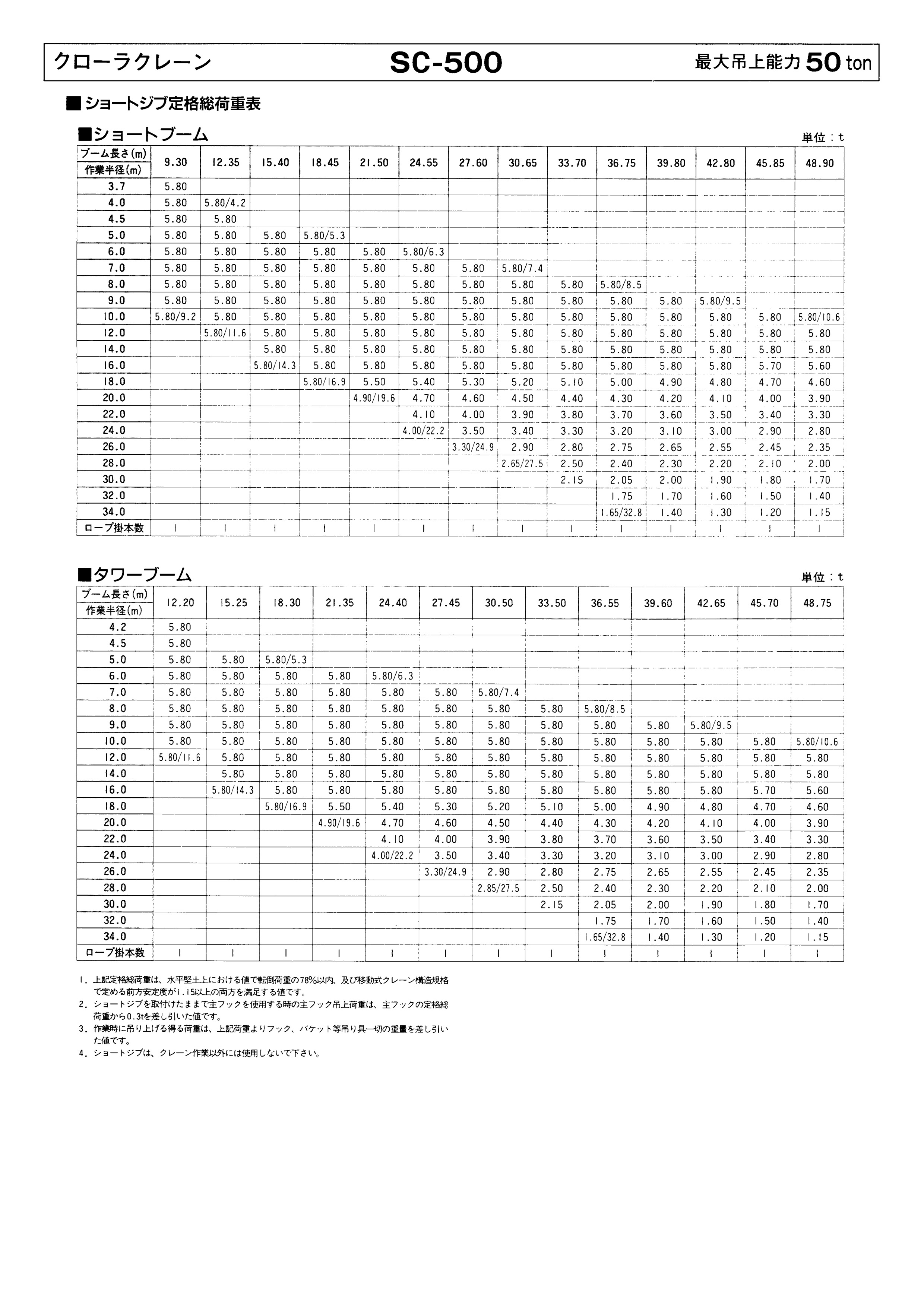

定格総荷重表(ショートジブ) 1,113KB 160KB

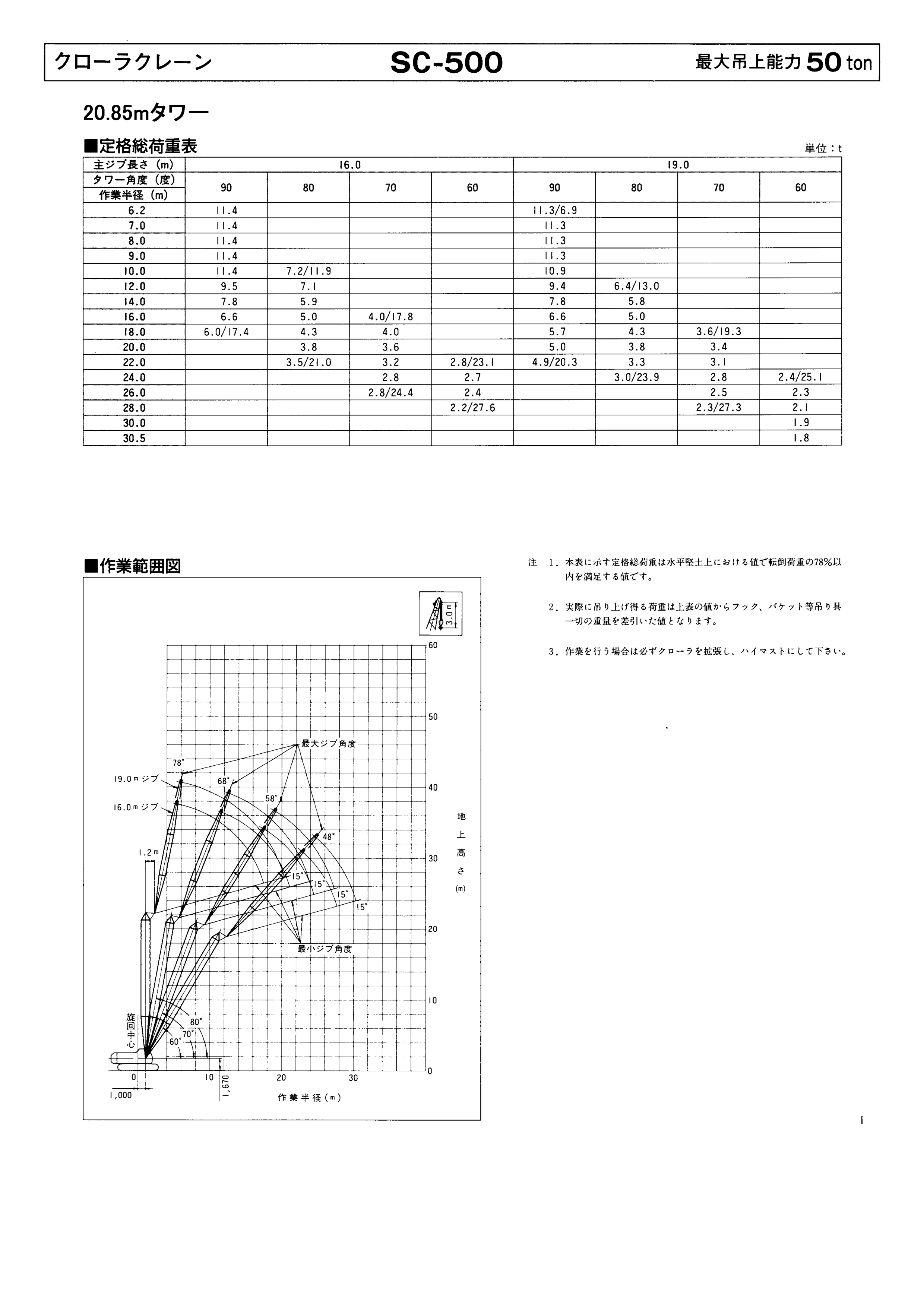

定格総荷重表・作業範囲図(20.85mタワー) 924KB 91KB

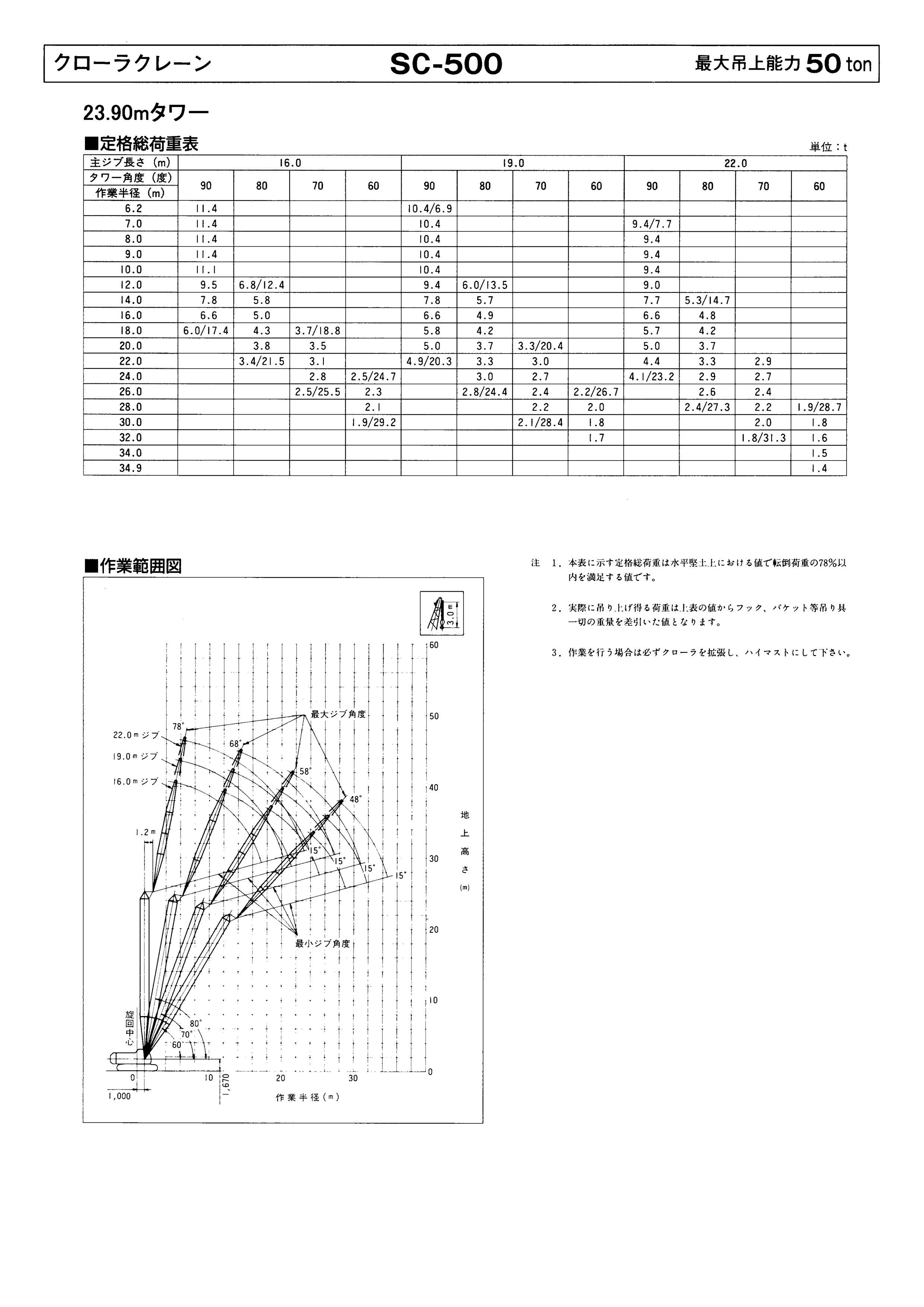

定格総荷重表・作業範囲図(23.90mタワー) 998KB 99KB

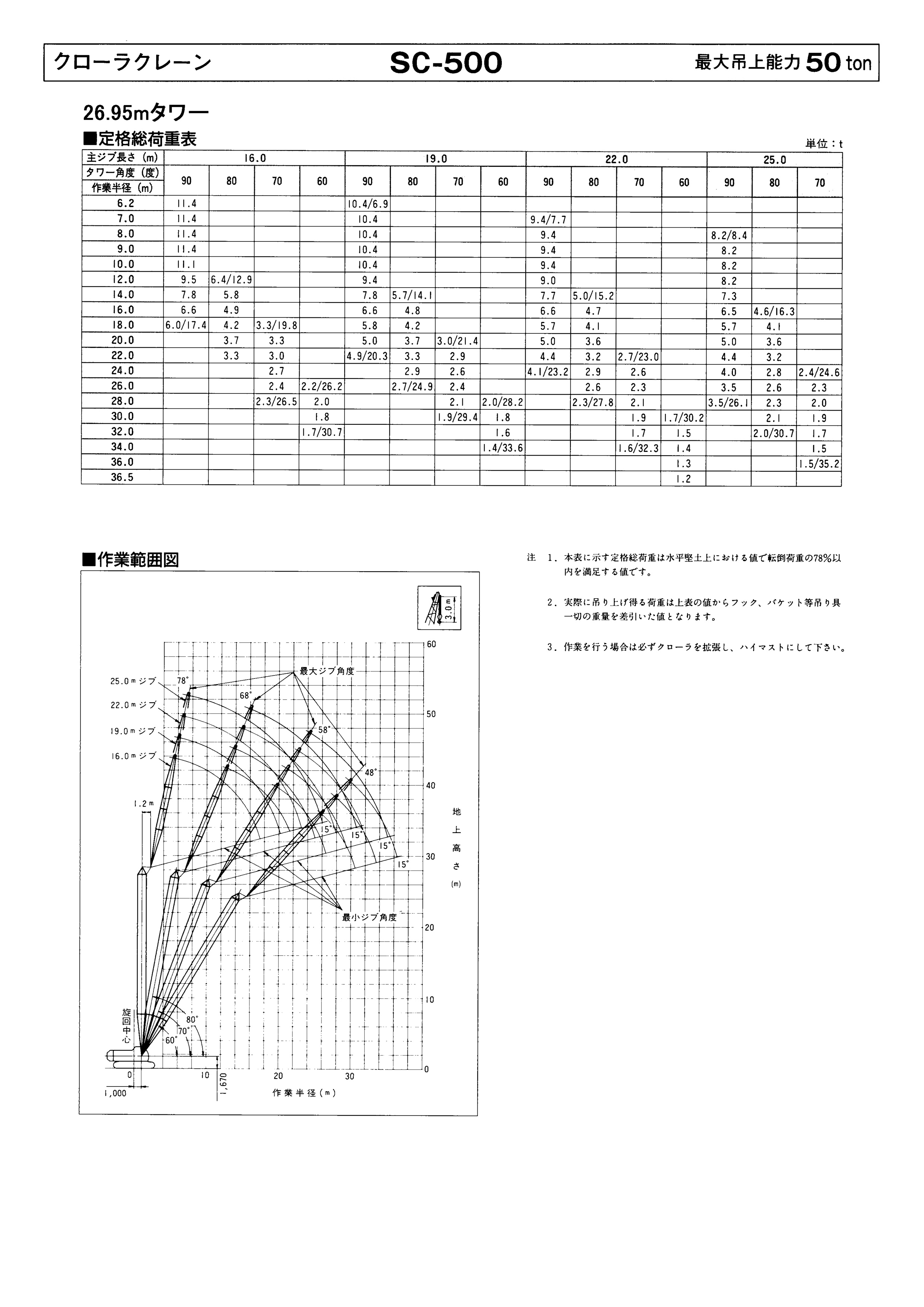

定格総荷重表・作業範囲図(26.95mタワー) 954KB 114KB

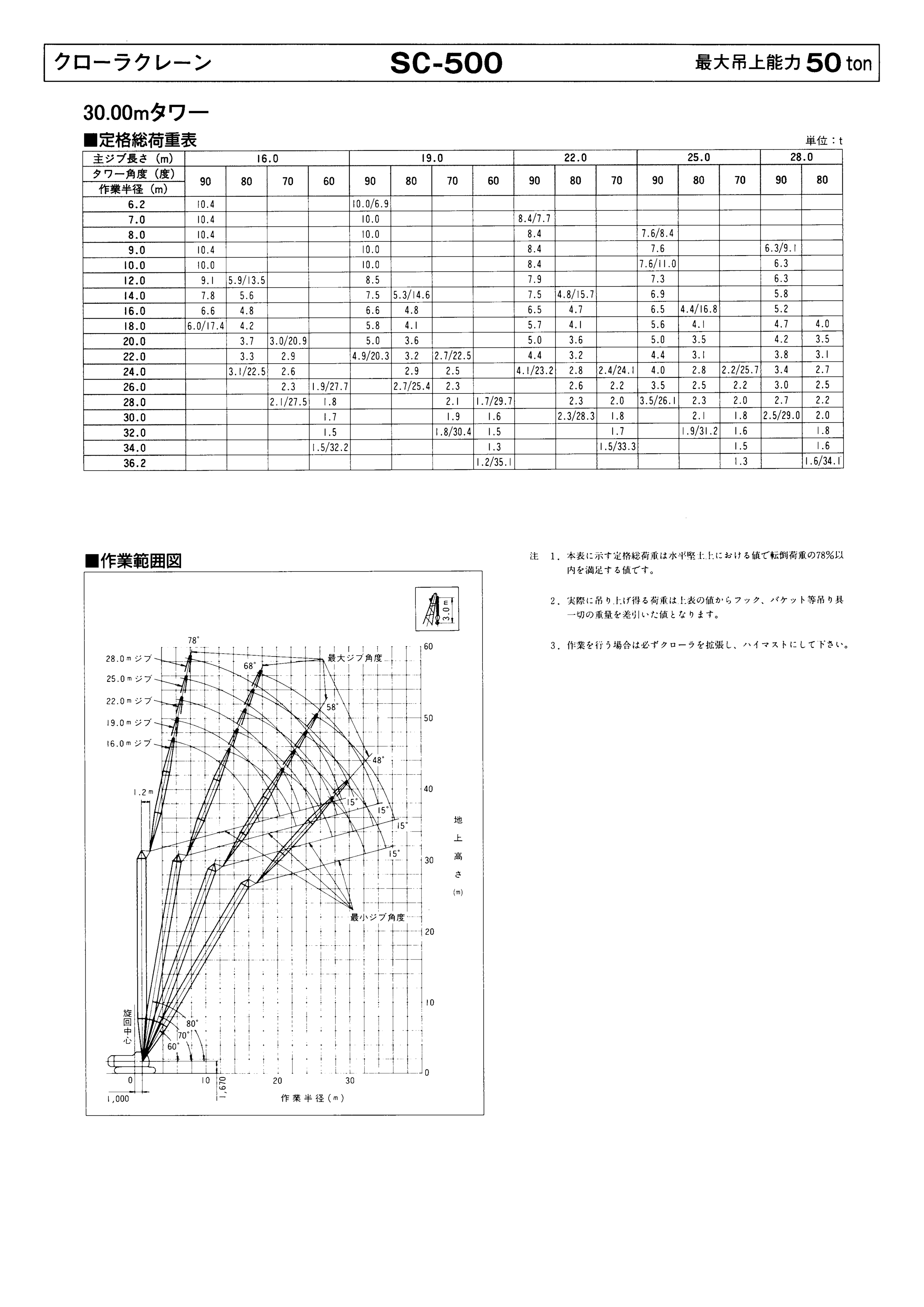

定格総荷重表・作業範囲図(30.00mタワー) 1,122KB 116KB

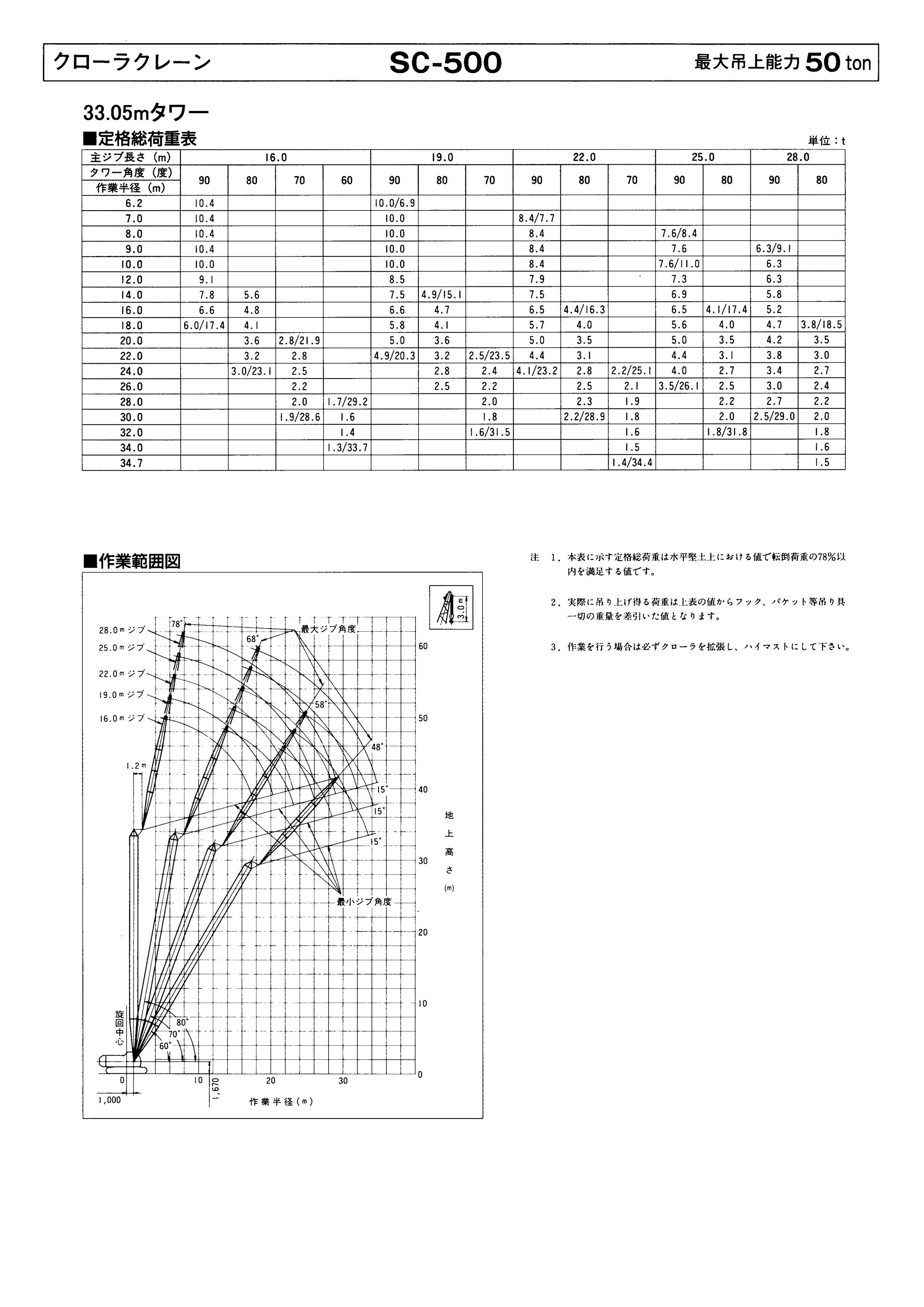

定格総荷重表・作業範囲図(33.05mタワー) 971KB 117KB

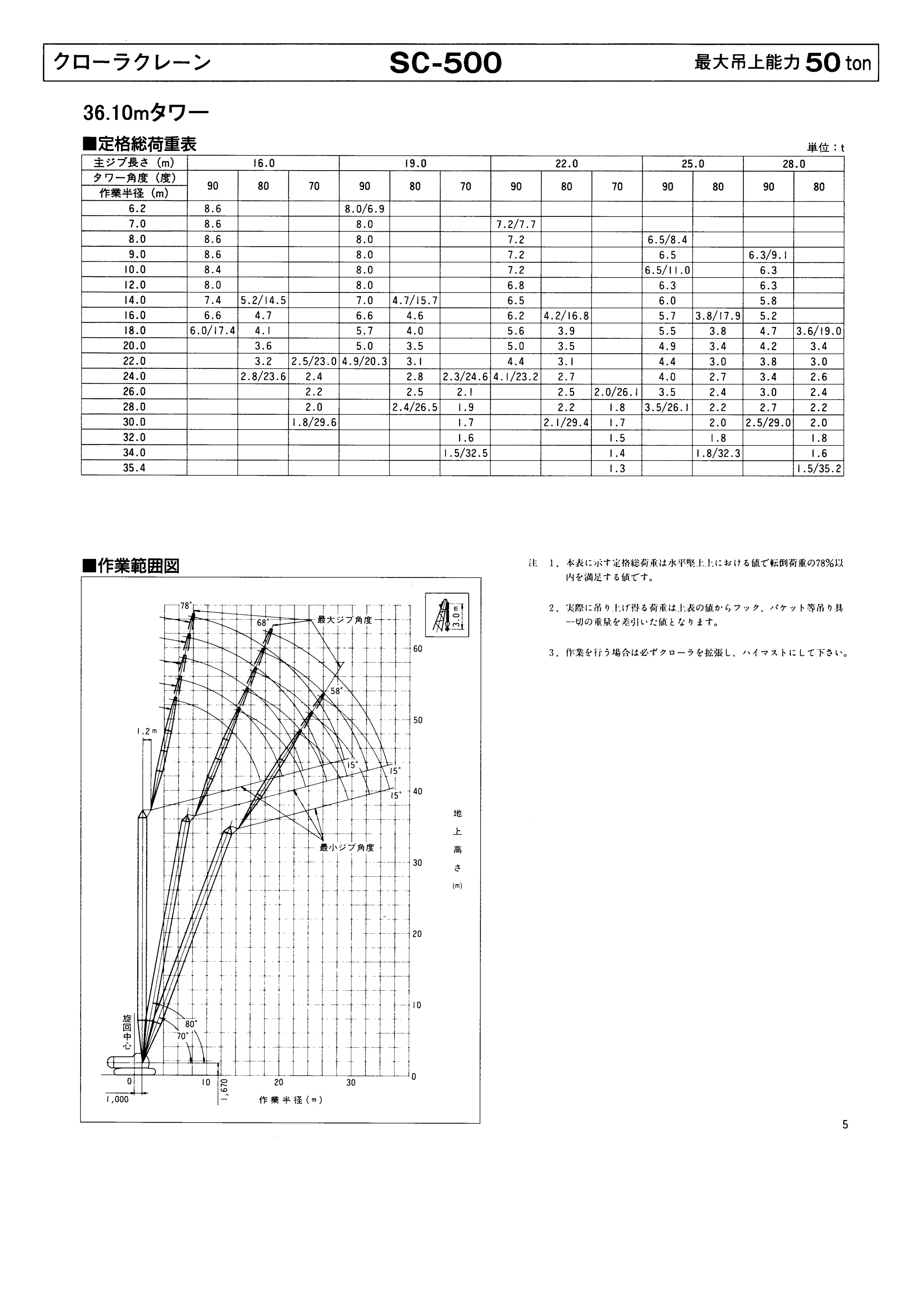

定格総荷重表・作業範囲図(36.10mタワー) 1,109KB 125KB

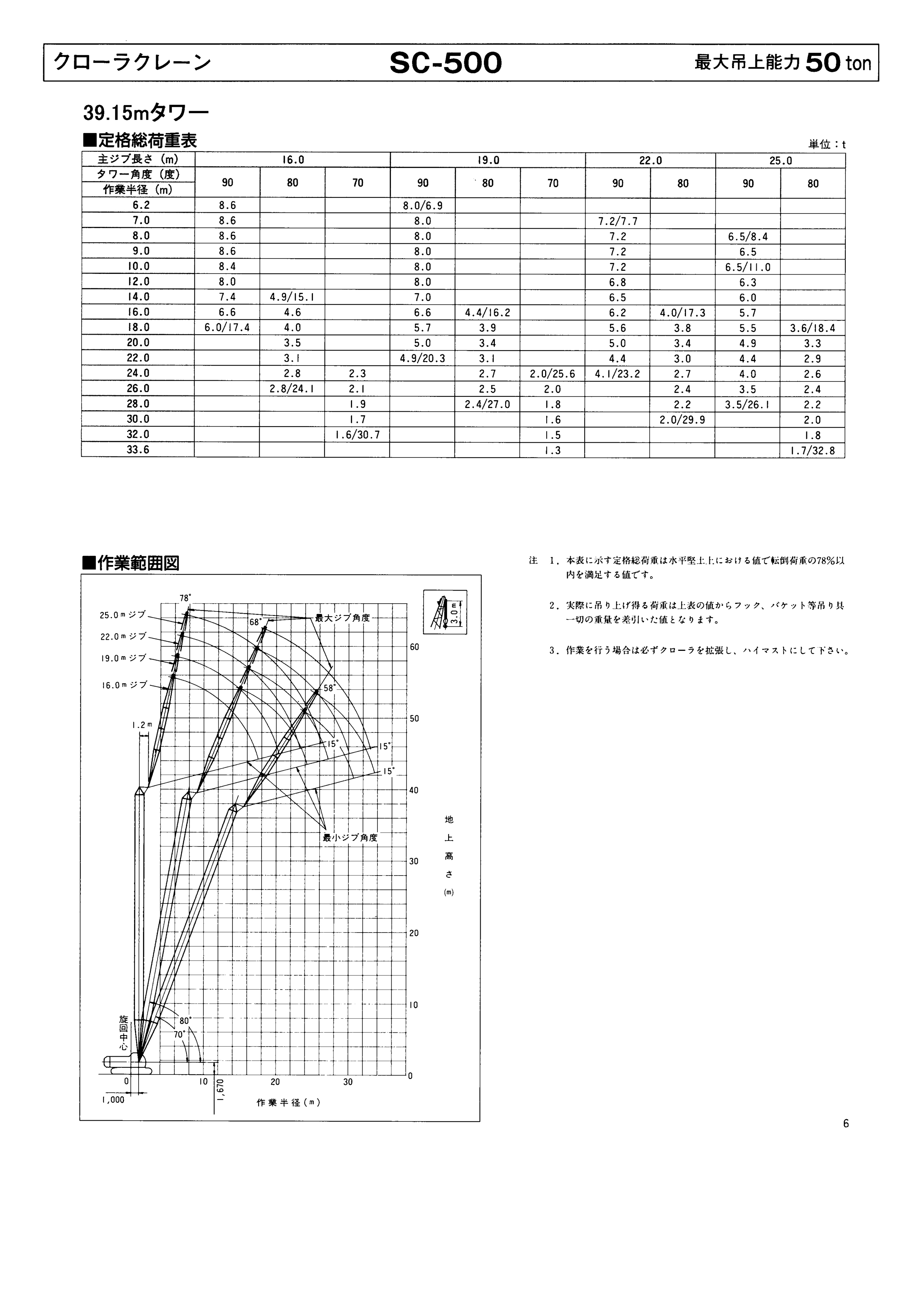

定格総荷重表・作業範囲図(39.15mタワー) 1,082KB 116KB
65t(日立住友SC-650)【※】
資料内容 JPEG PDF

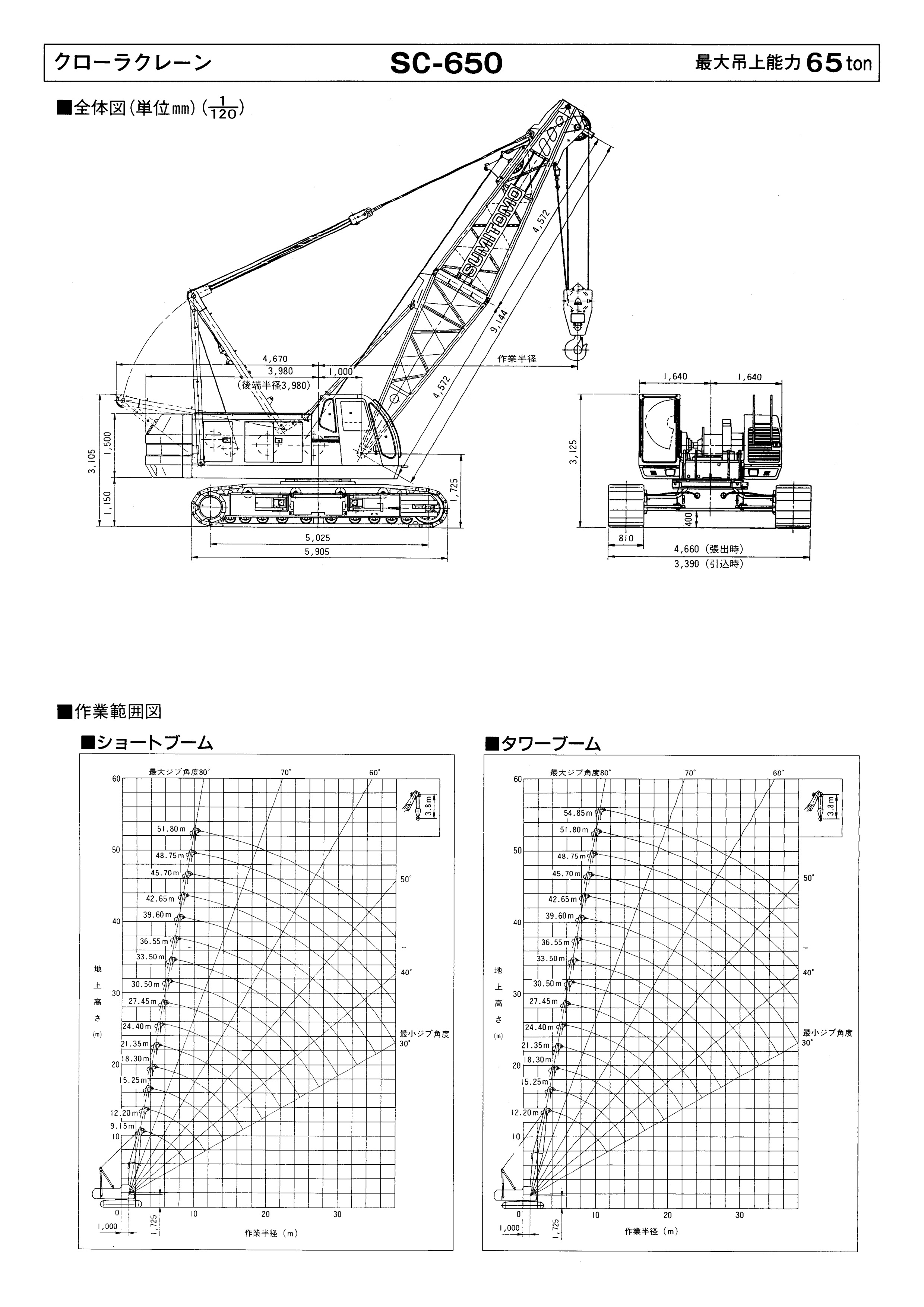

全体図・作業範囲図 1,063KB 179KB
定格総荷重表(ブーム) 1,043KB 158KB

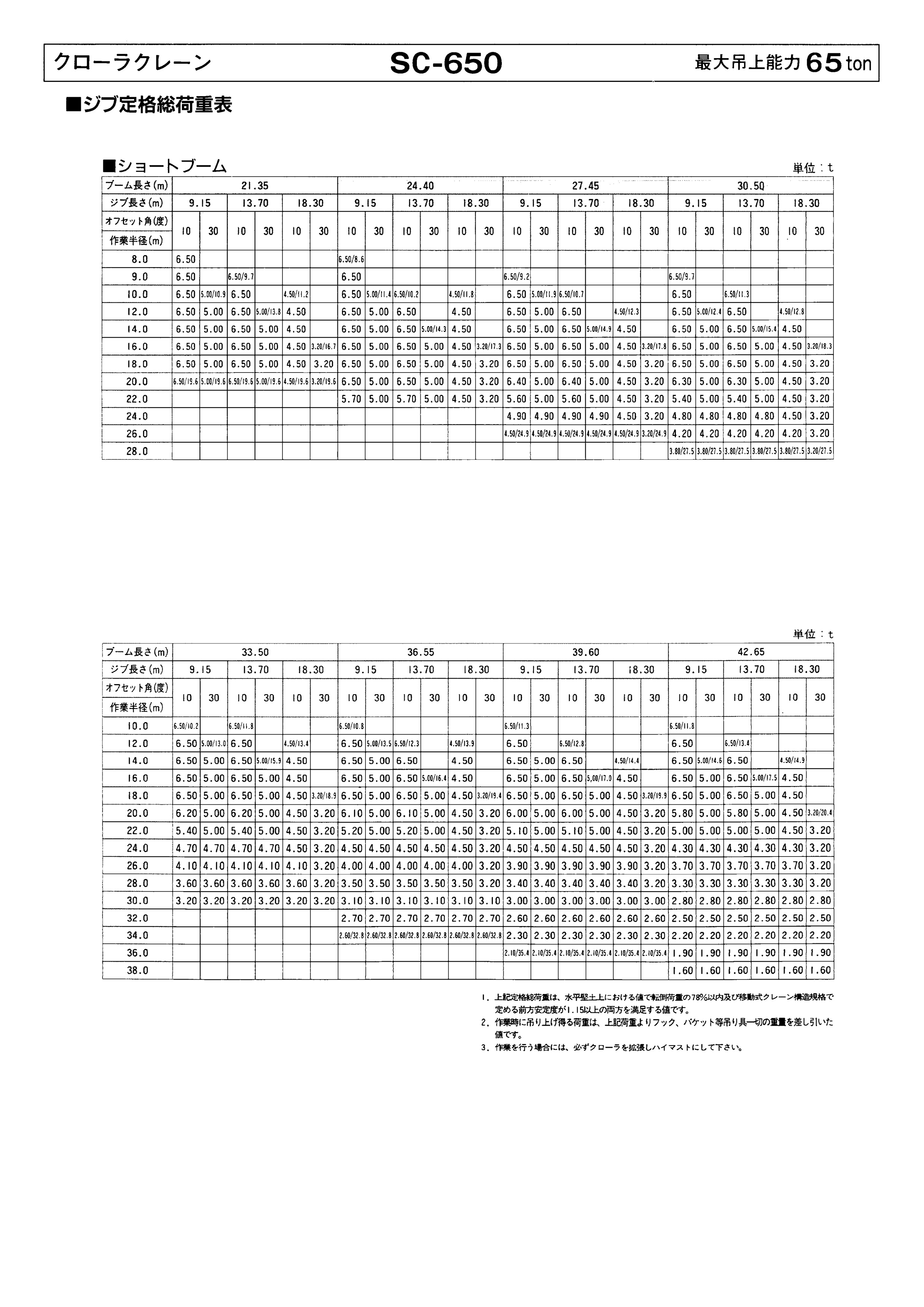

定格総荷重表(ジブ/ショートブーム) 1,089KB 152KB

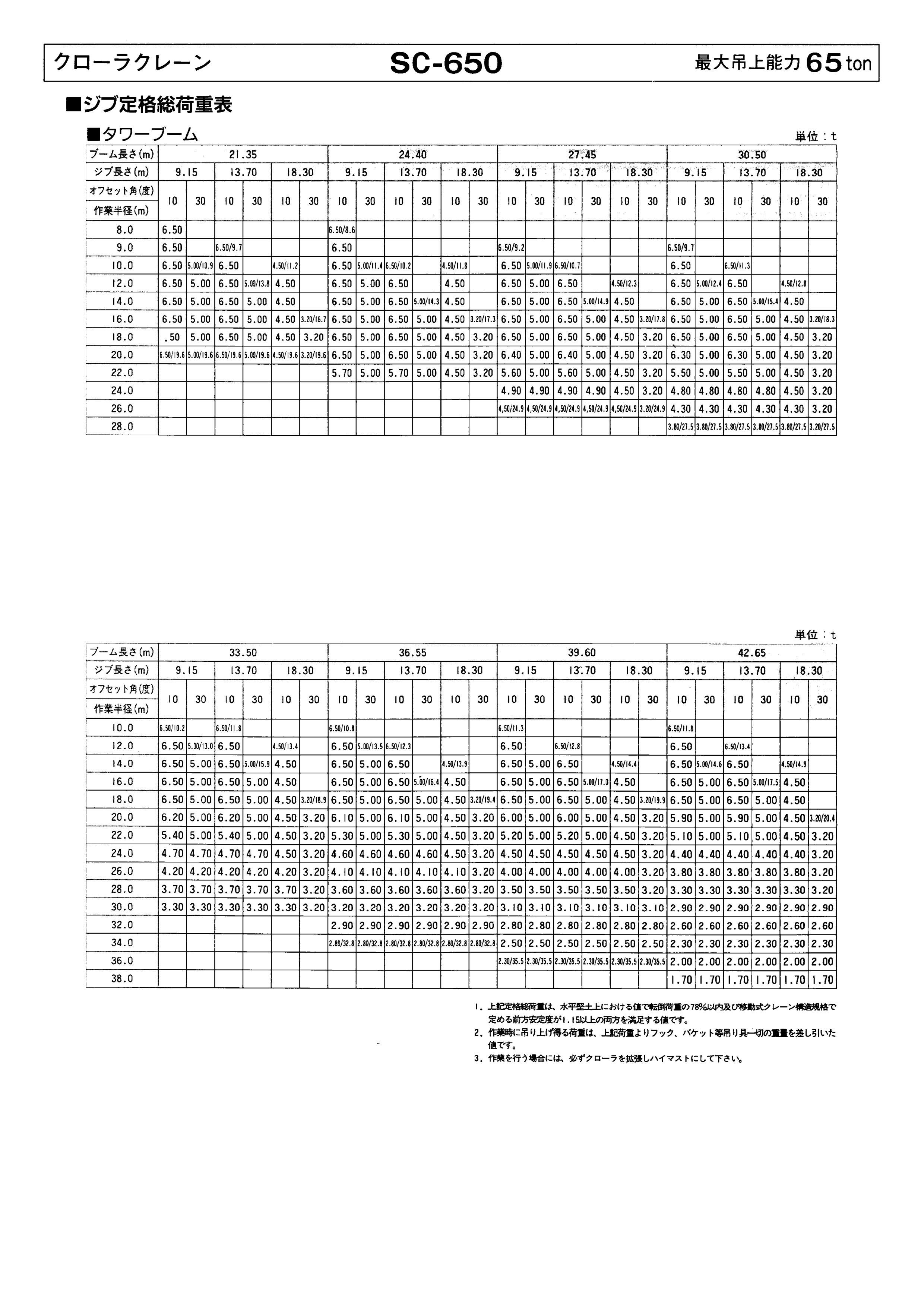

定格総荷重表(ジブ/タワーブーム) 1,016KB 160KB

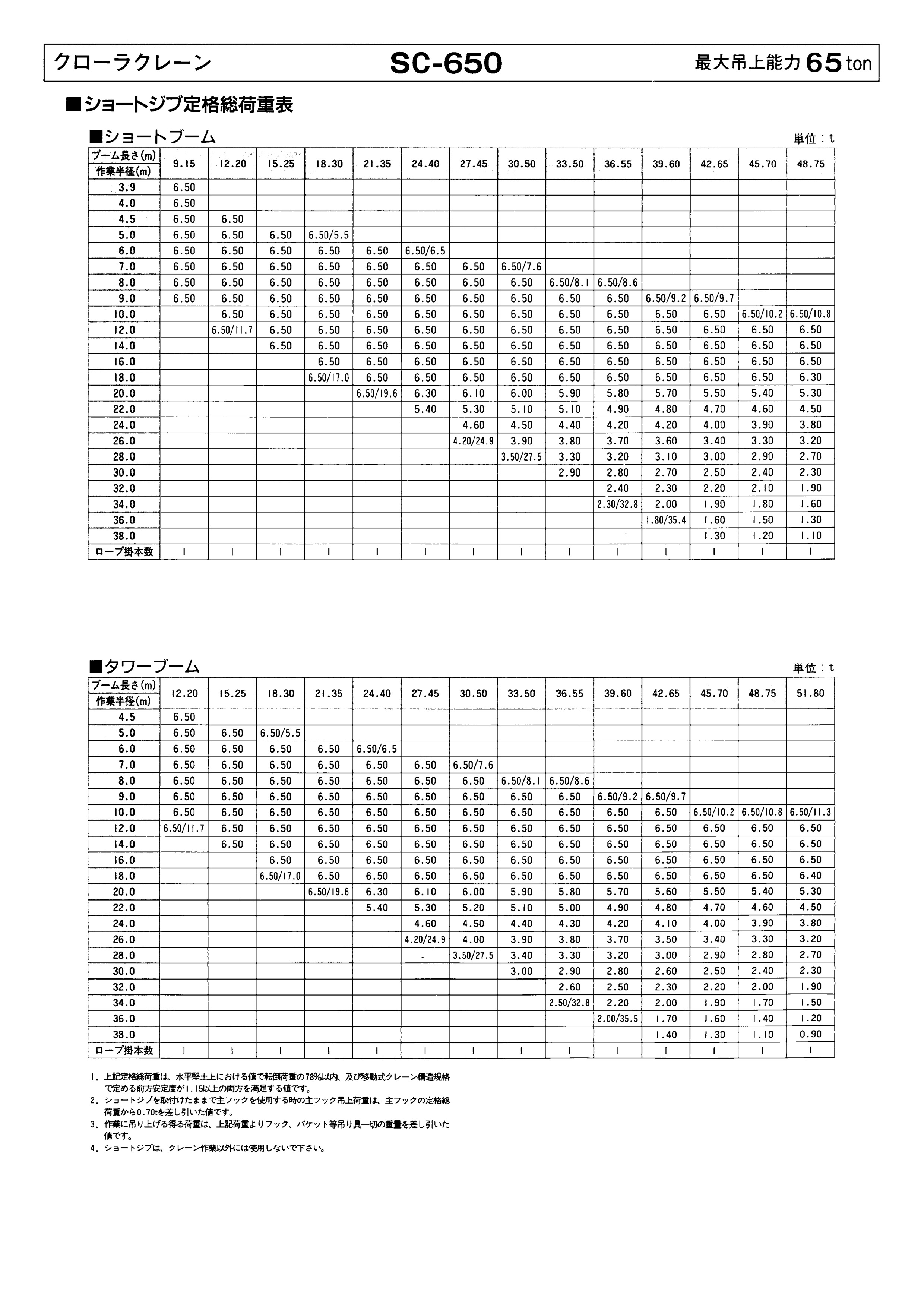

定格総荷重表(ショートジブ) 1,099KB 139KB

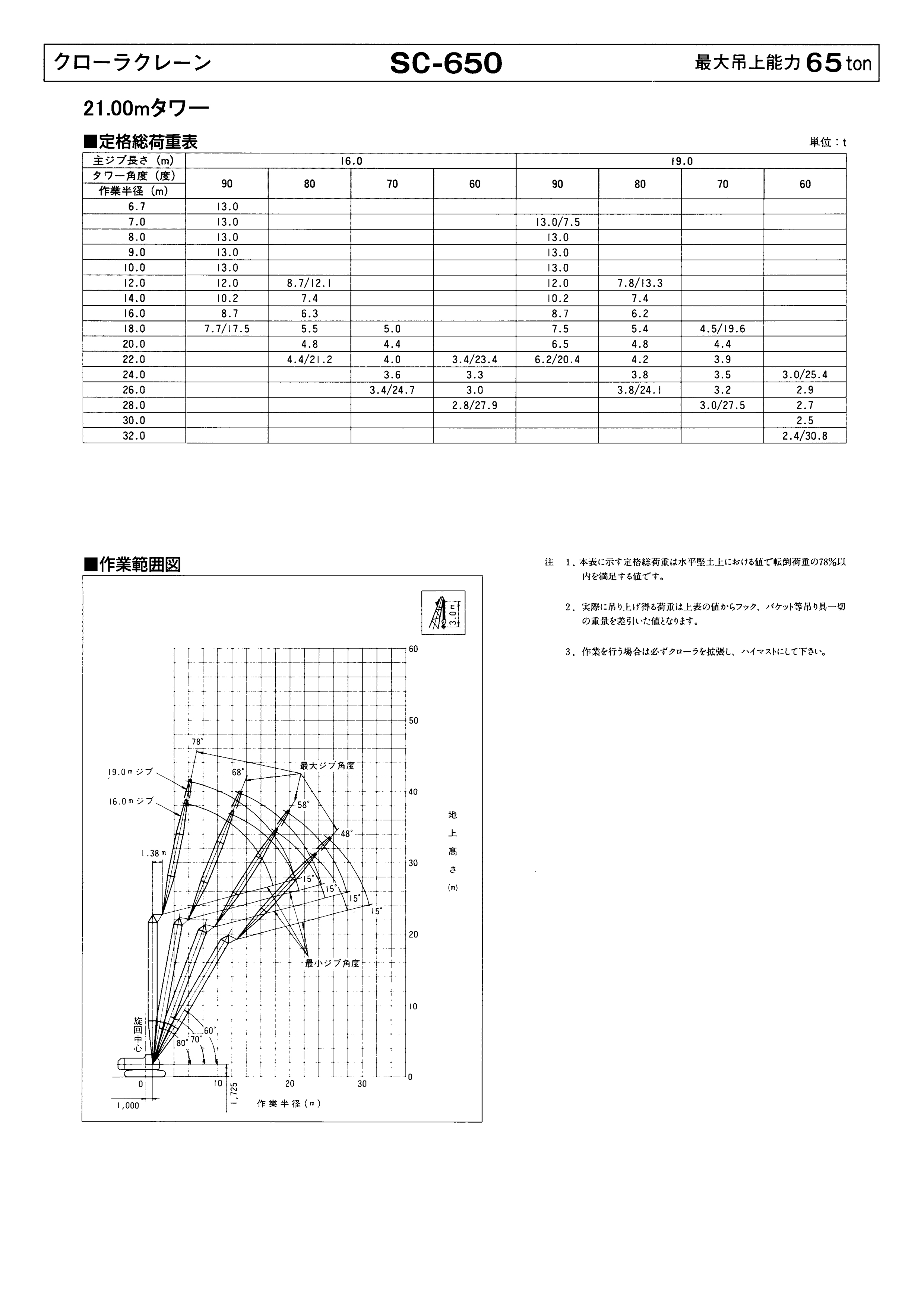

定格総荷重表・作業範囲図(21.00mタワー) 893KB 99KB

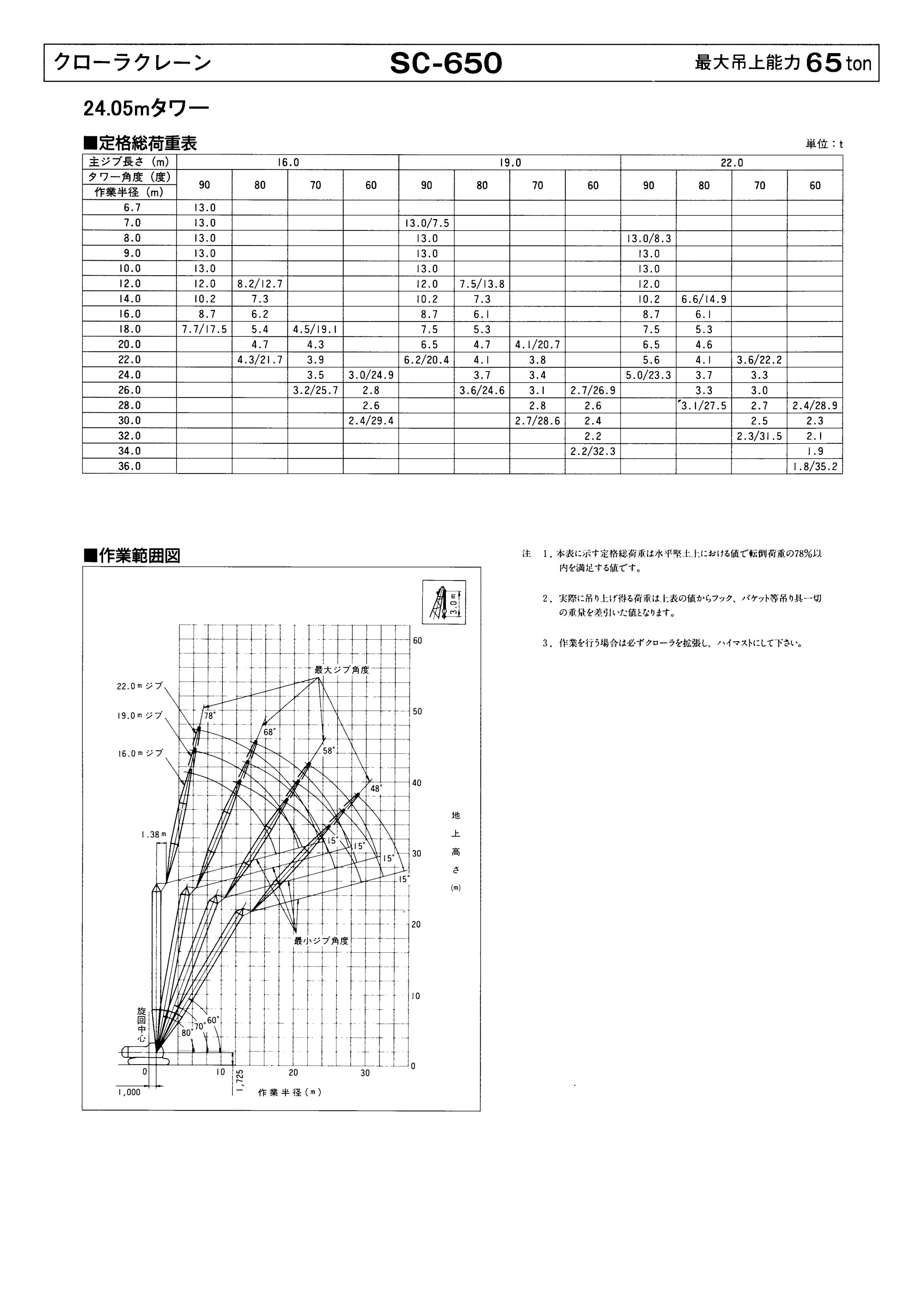

定格総荷重表・作業範囲図(24.05mタワー) 1,031KB 115KB

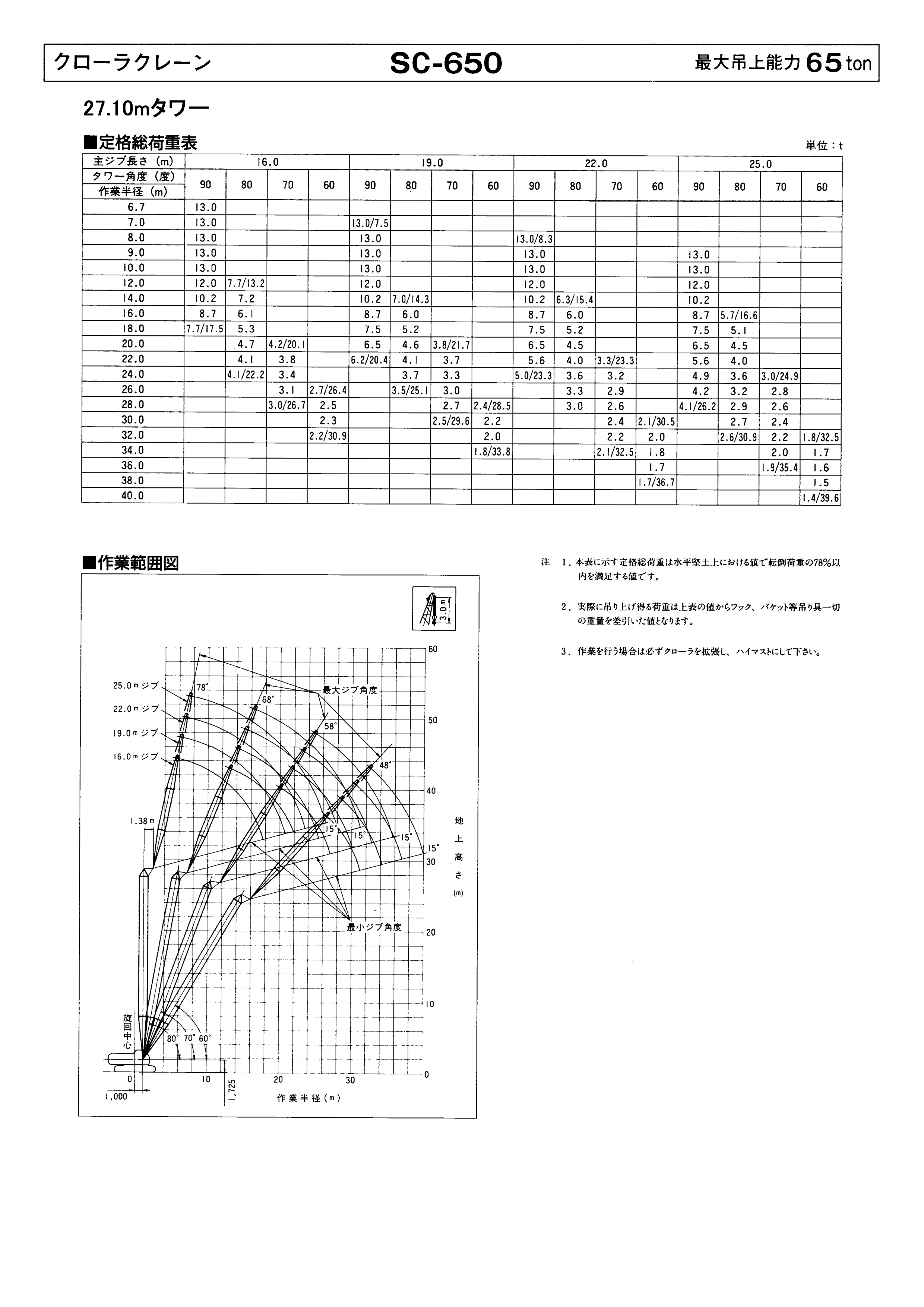

定格総荷重表・作業範囲図(27.10mタワー) 978KB 132KB

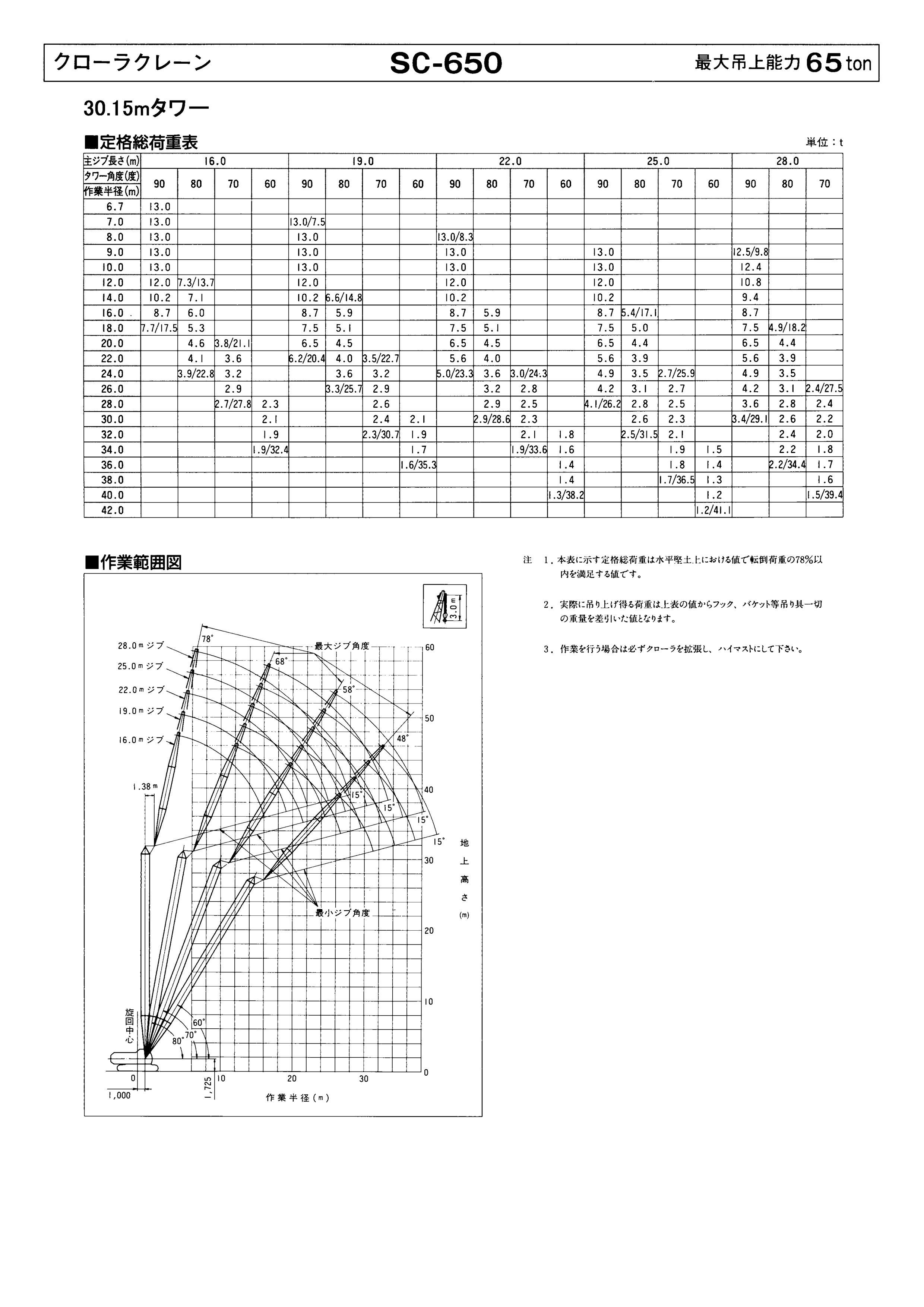

定格総荷重表・作業範囲図(30.15mタワー) 1,008KB 140KB

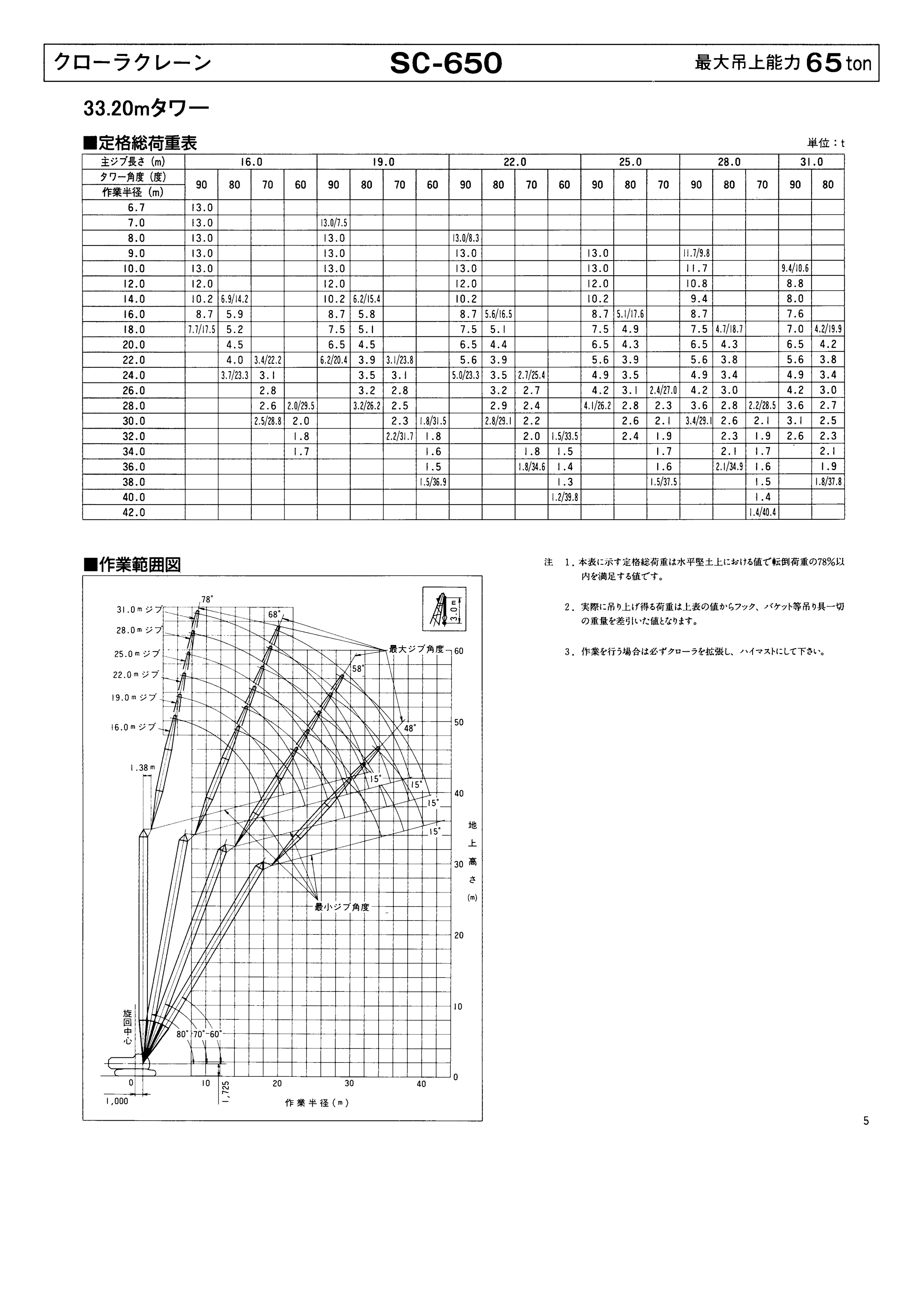

定格総荷重表・作業範囲図(33.20mタワー) 1,099KB 148KB

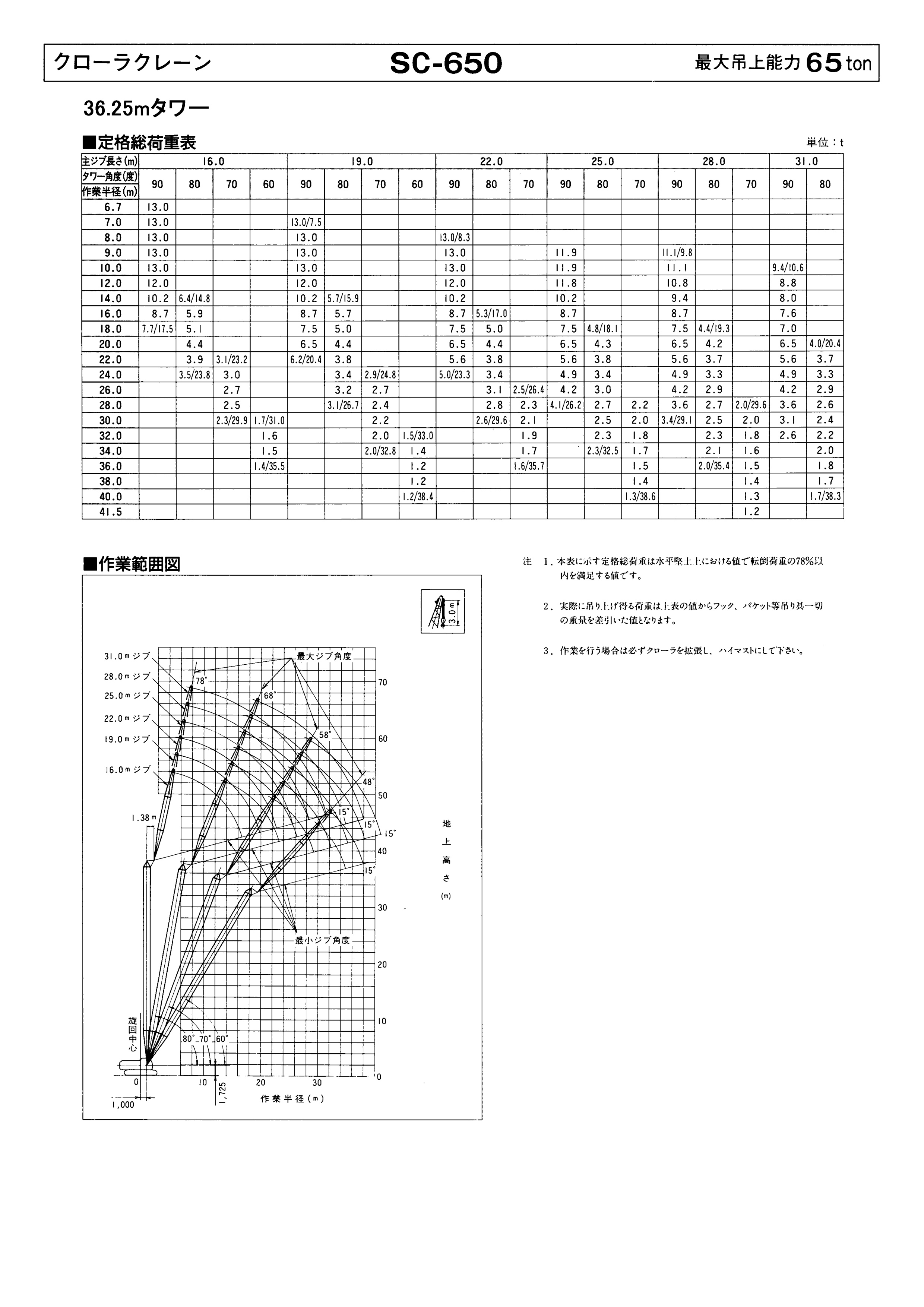

定格総荷重表・作業範囲図(36.25mタワー) 1,037KB 138KB

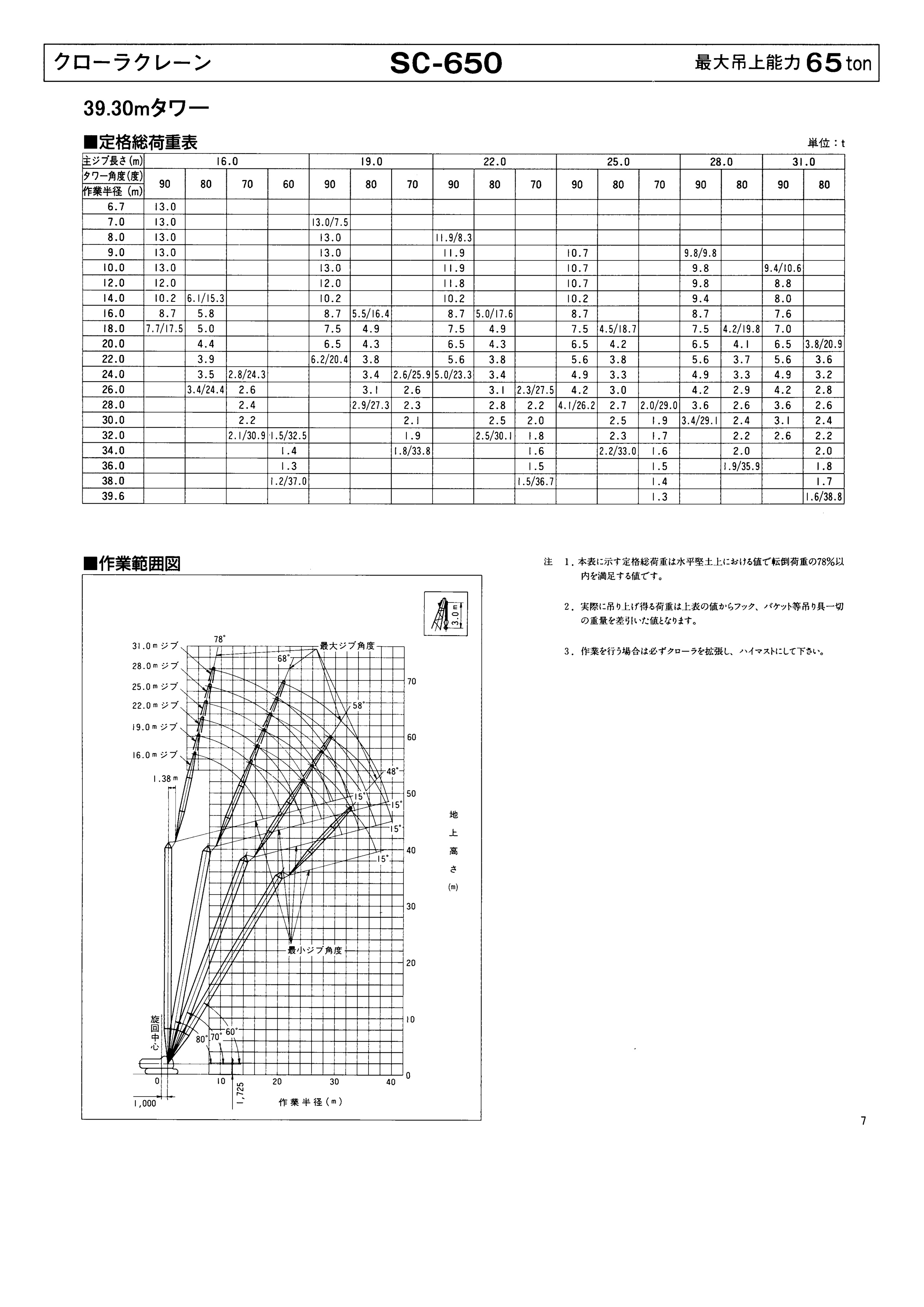

定格総荷重表・作業範囲図(39.30mタワー) 996KB 133KB

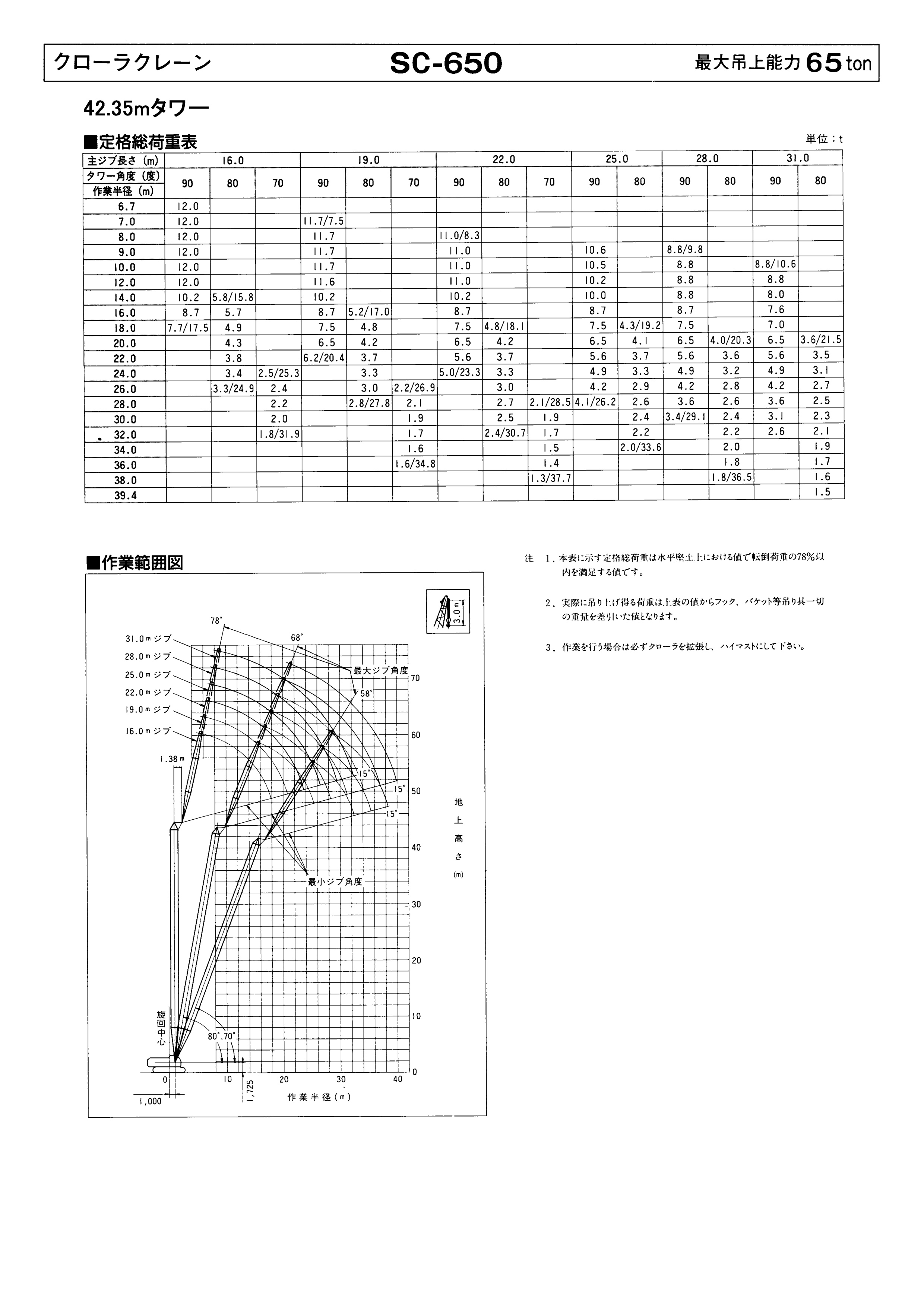

定格総荷重表・作業範囲図(42.35mタワー) 967KB 129KB
70t(日立住友SCX700-2)
資料内容 JPEG PDF

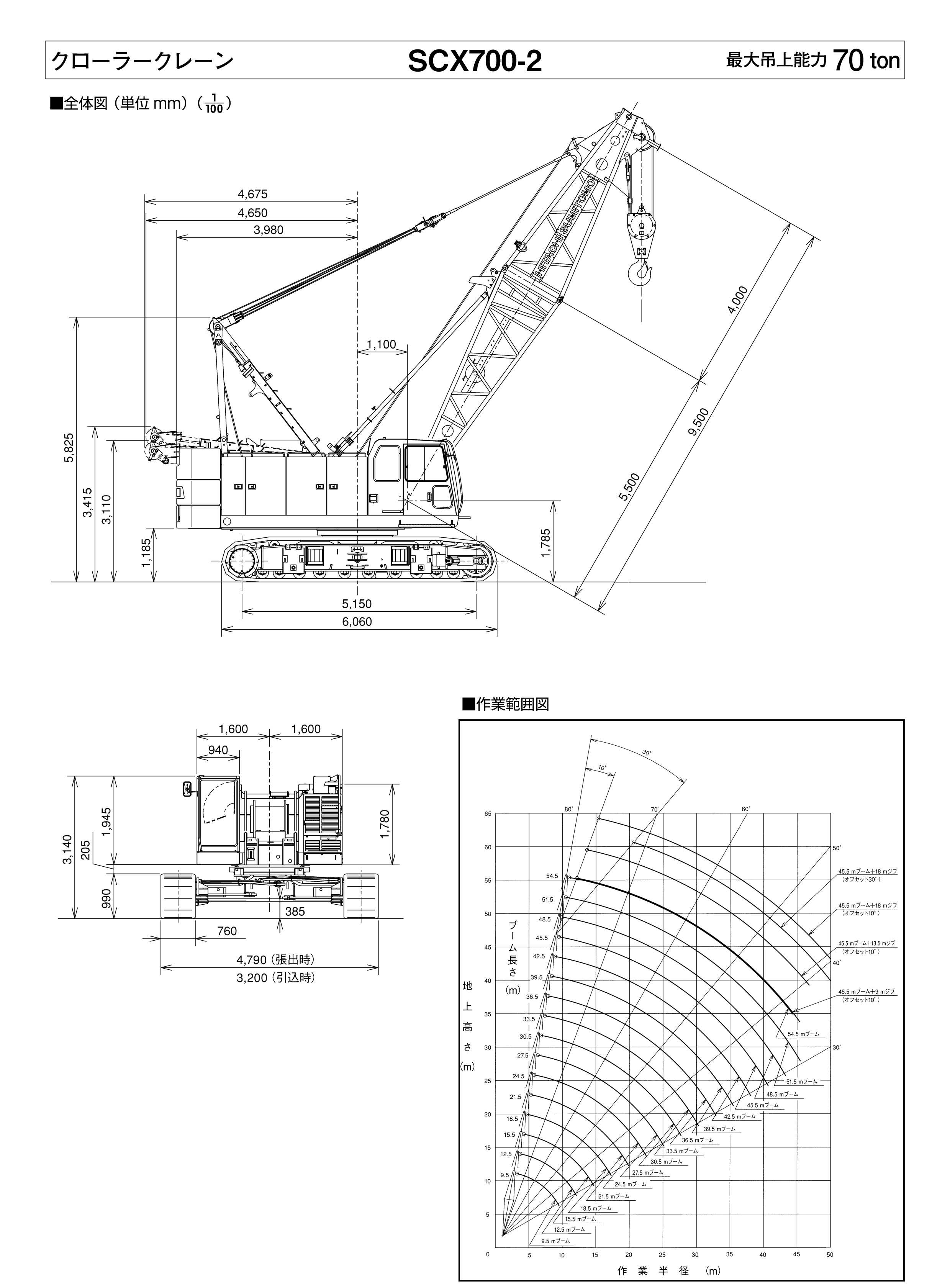

全体図・作業範囲図 1,055KB 158KB

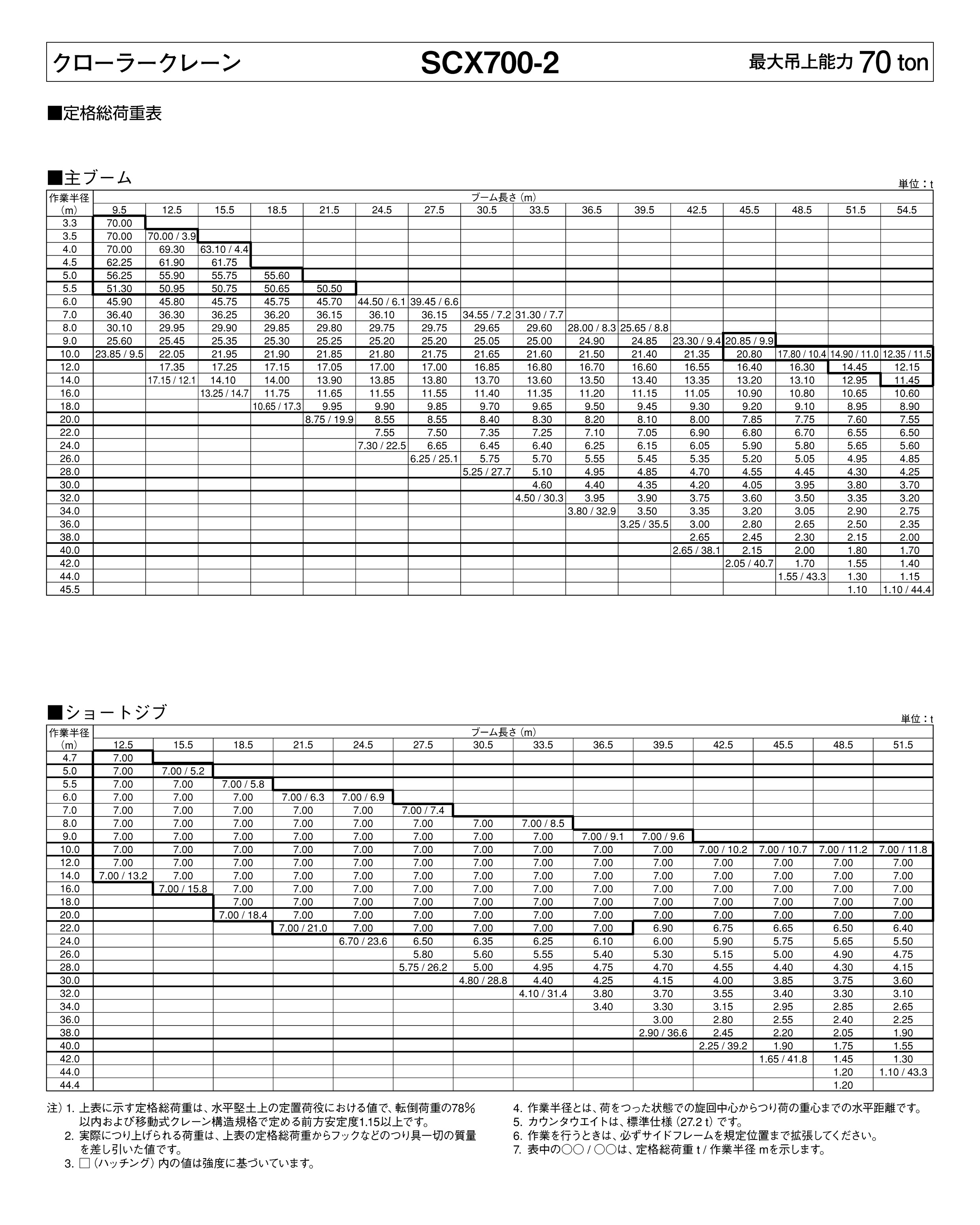

定格総荷重表(主ブーム・ショートジブ) 1,072KB 162KB

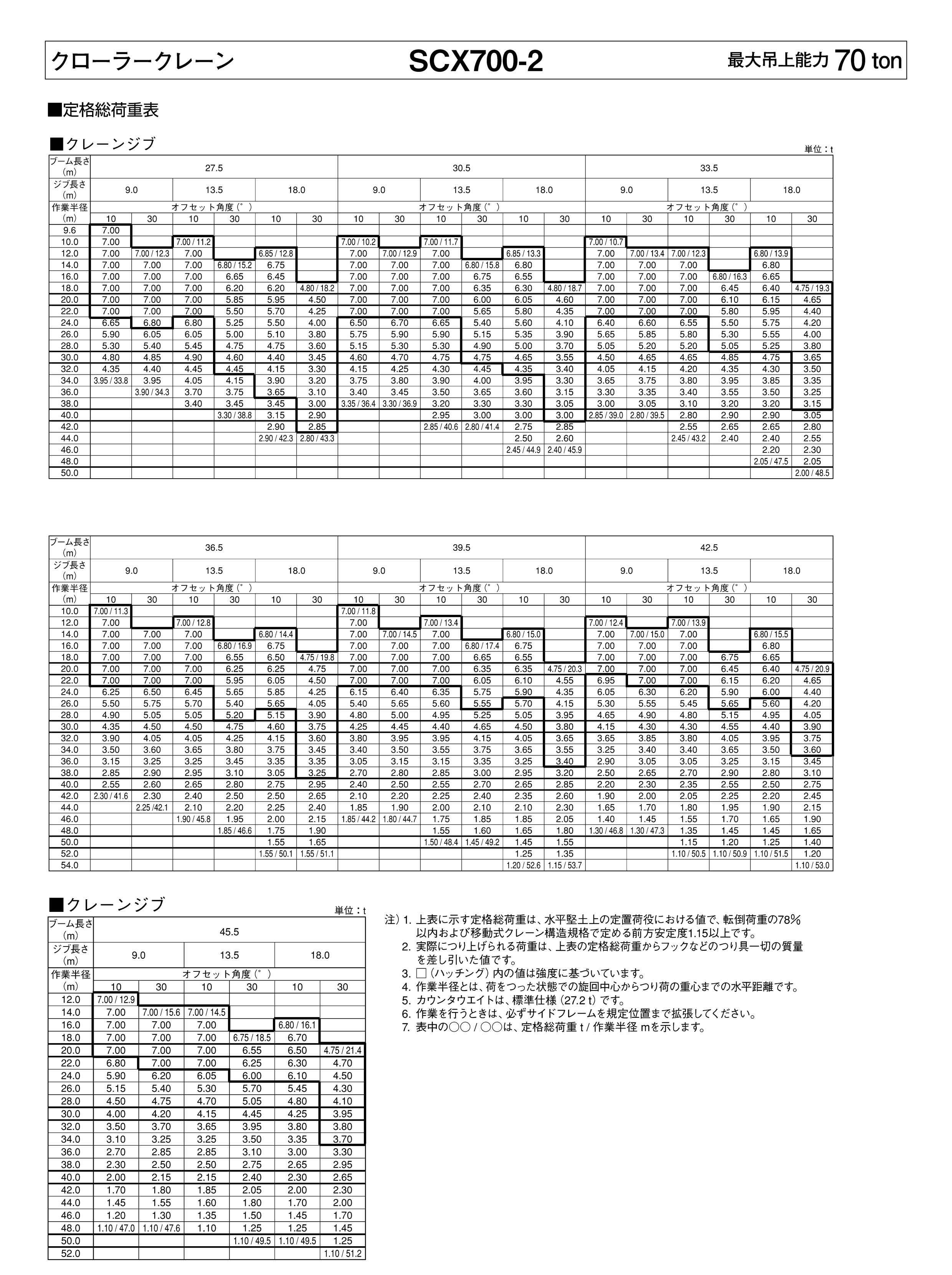

定格総荷重表(クレーンジブ) 999KB 202KB

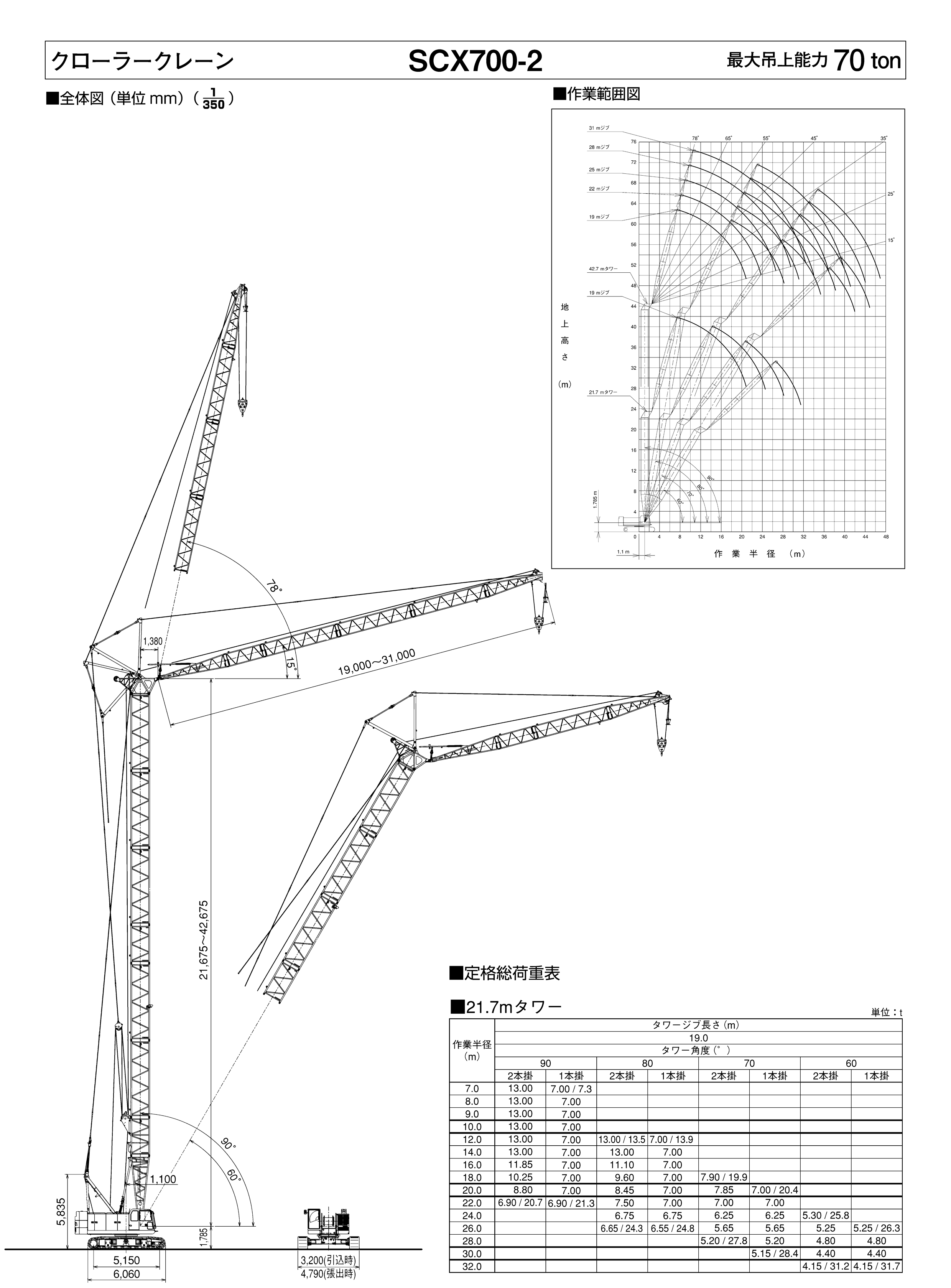

タワー全体図・作業範囲図 1,103KB 180KB

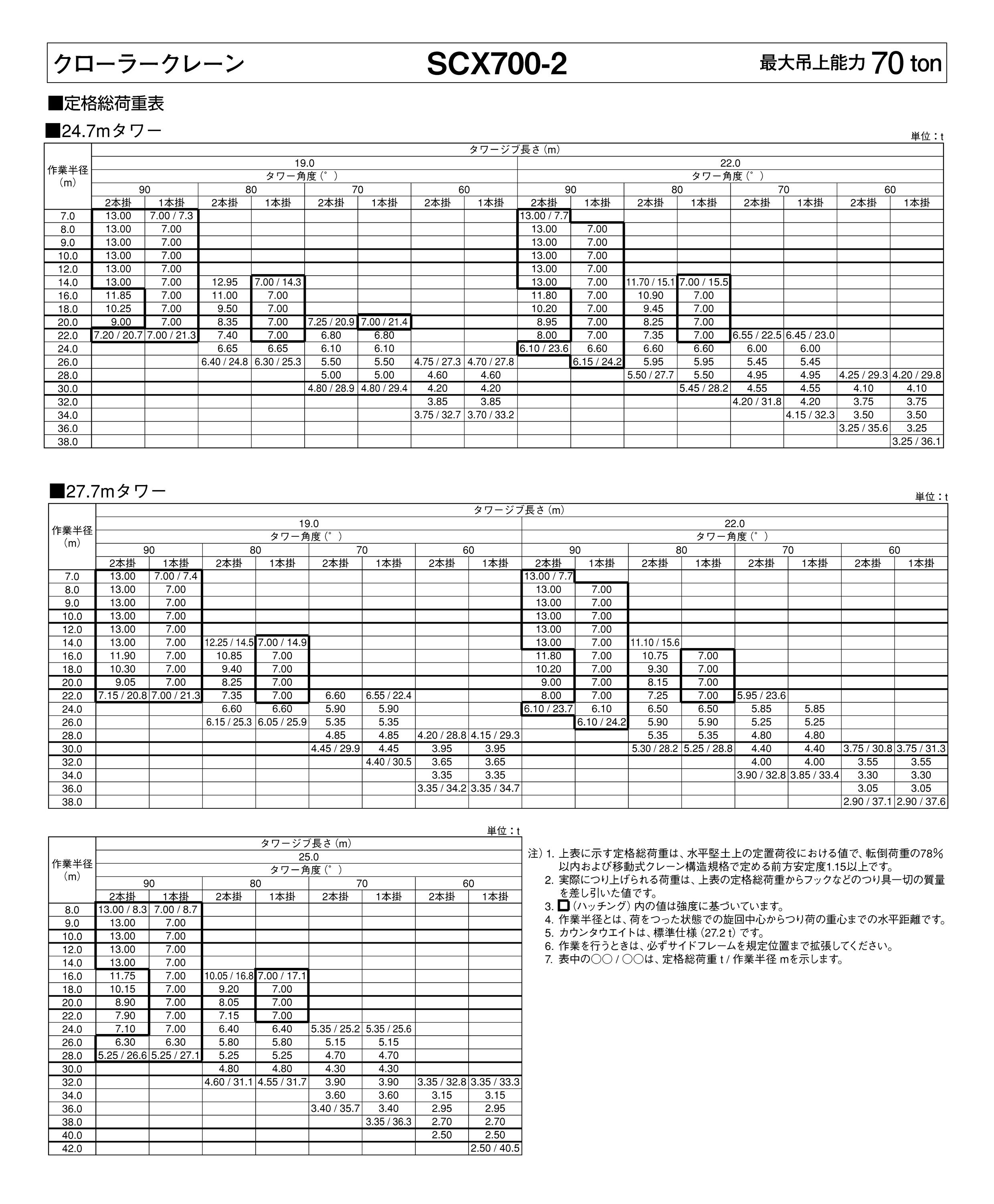

定格総荷重表(24.7m/27.7mタワー) 1,027KB 159KB

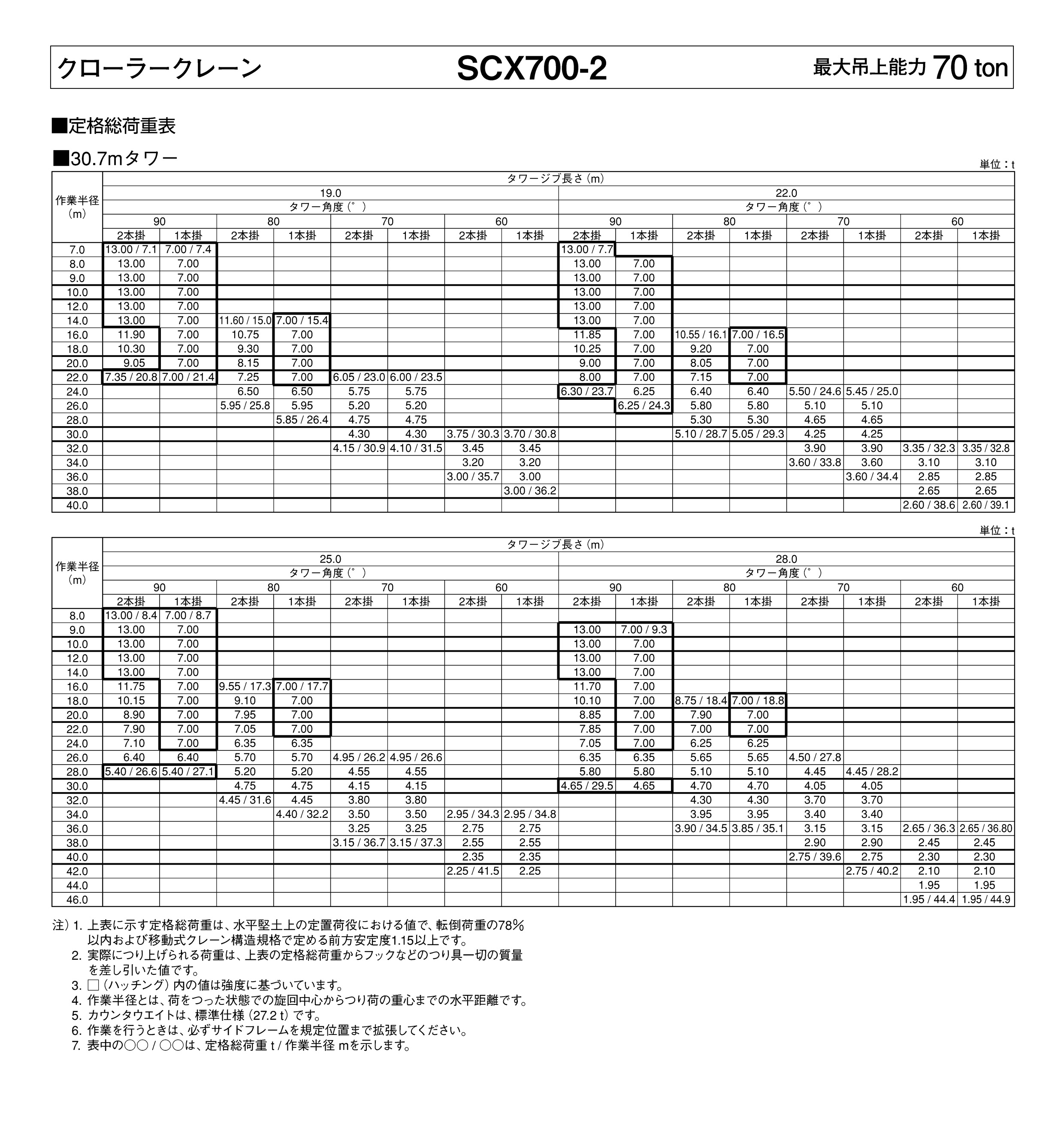

定格総荷重表(30.7mタワー) 887KB 143KB
定格総荷重表(33.7mタワー) 1,112KB 166KB
定格総荷重表(36.7mタワー) 1,107KB 166KB

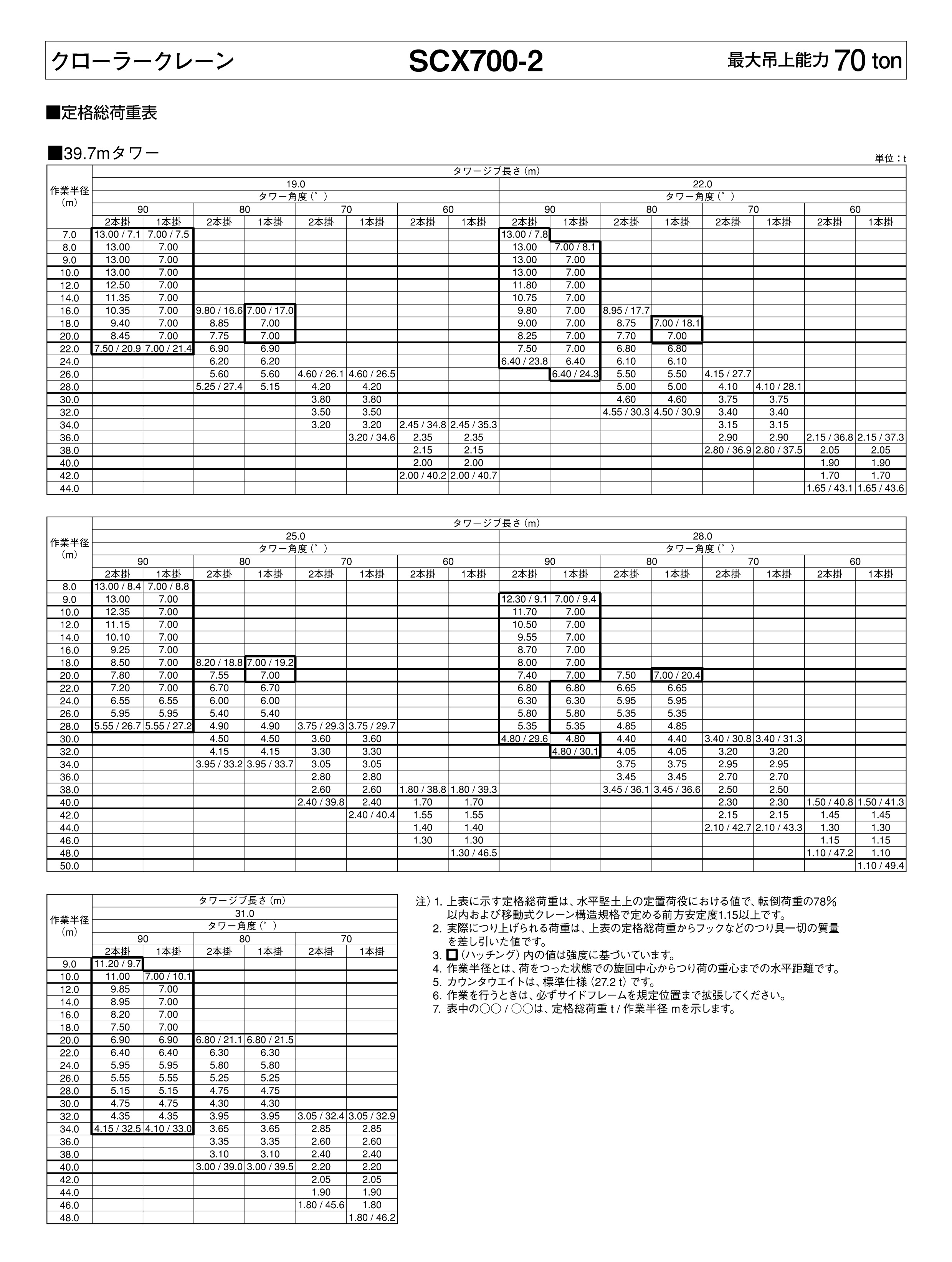

定格総荷重表(39.7mタワー) 1,070KB 161KB

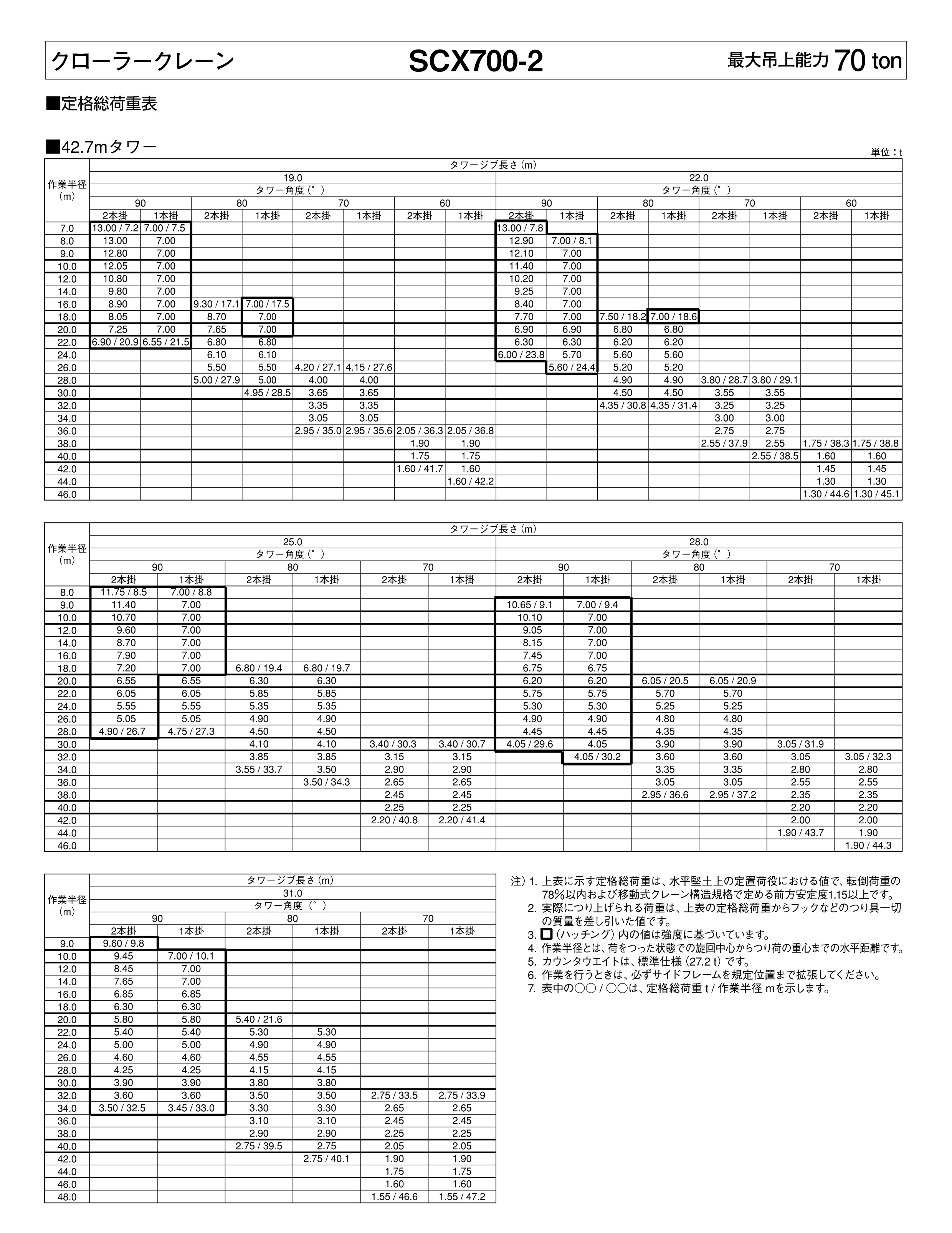

定格総荷重表(42.7mタワー) 1,030KB 155KB
80t(コベルコ7080-2)【※】
資料内容 JPEG PDF

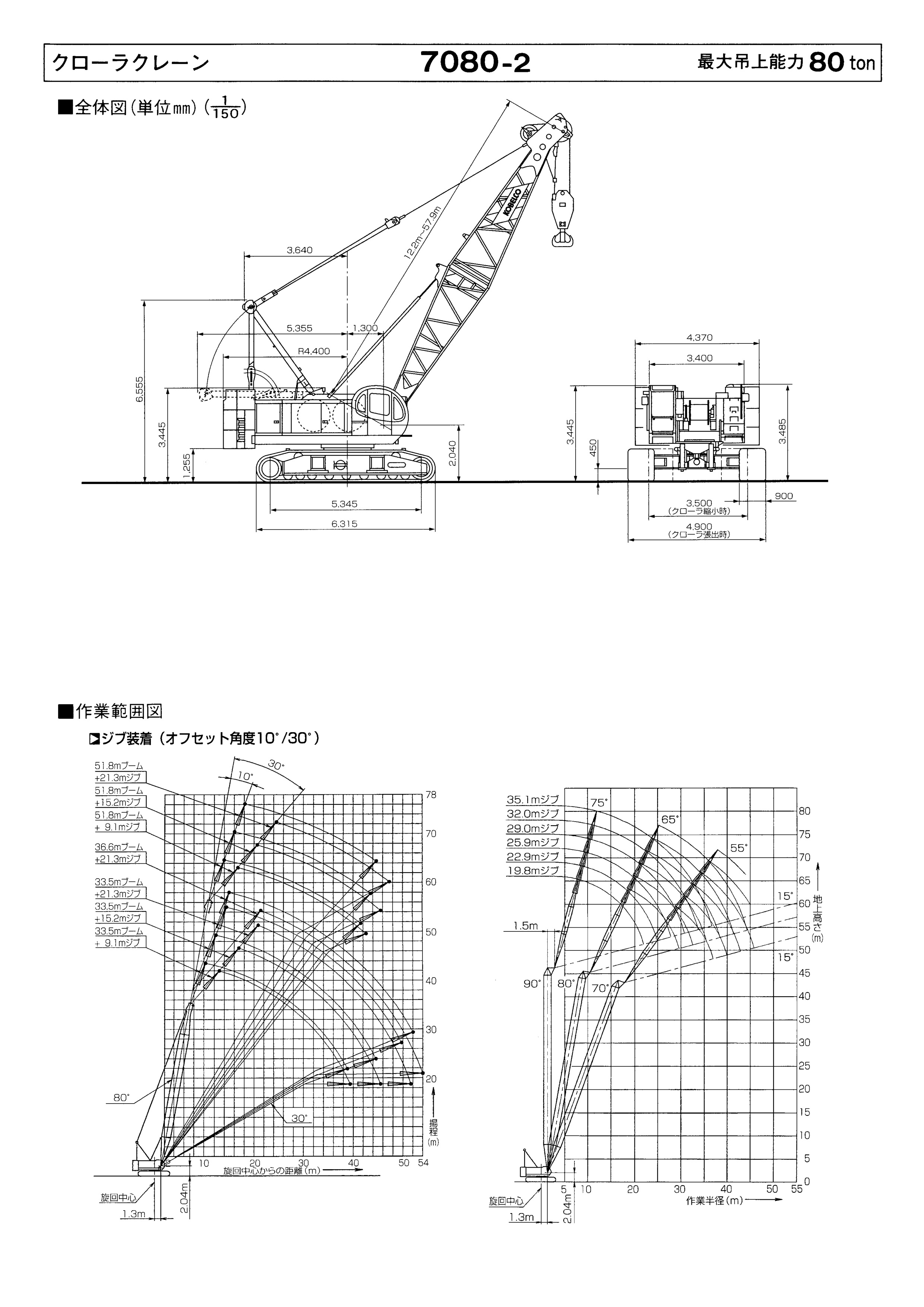

全体図・作業範囲図 928KB 152KB

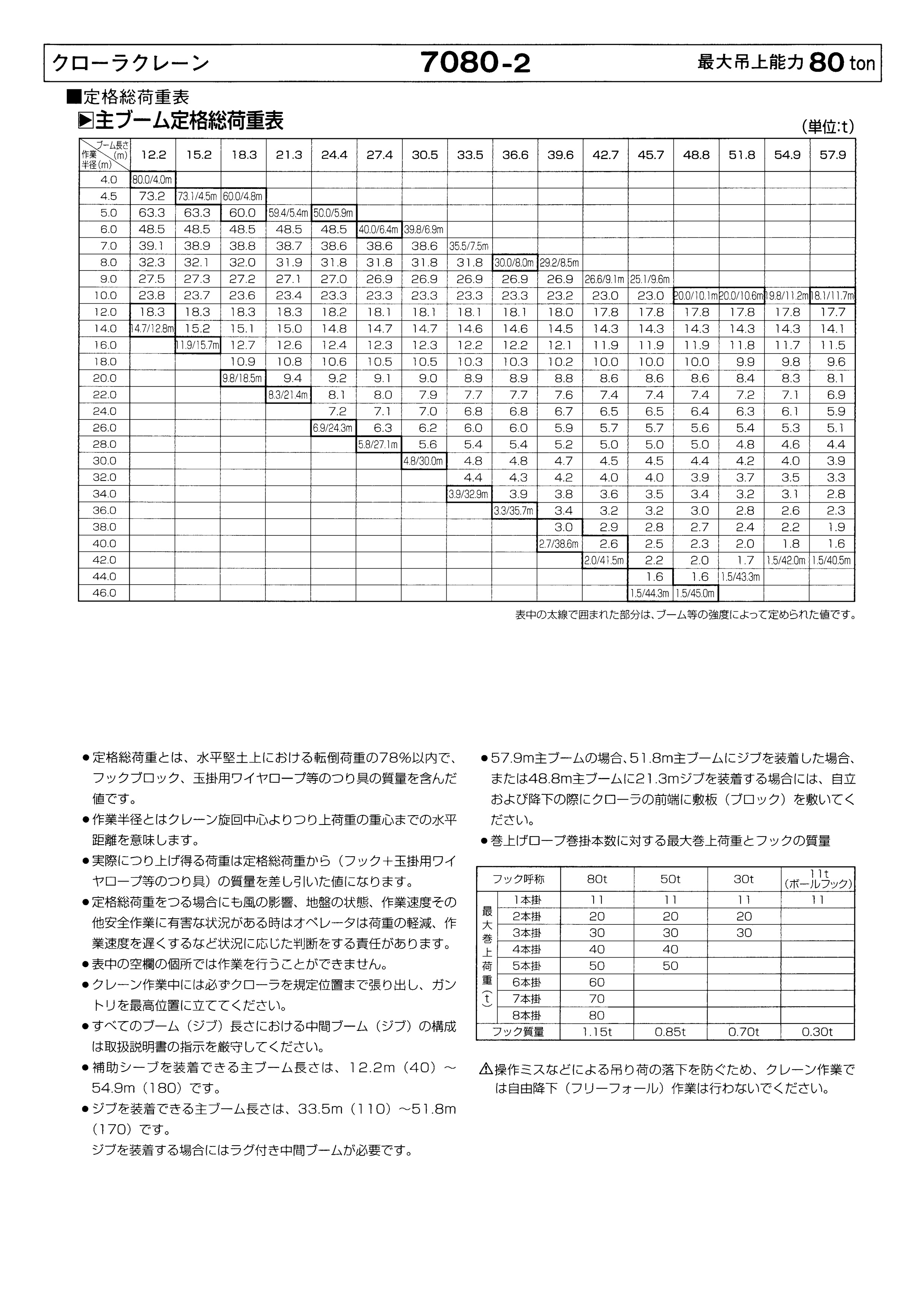

定格総荷重表(主ブーム) 1,195KB 160KB

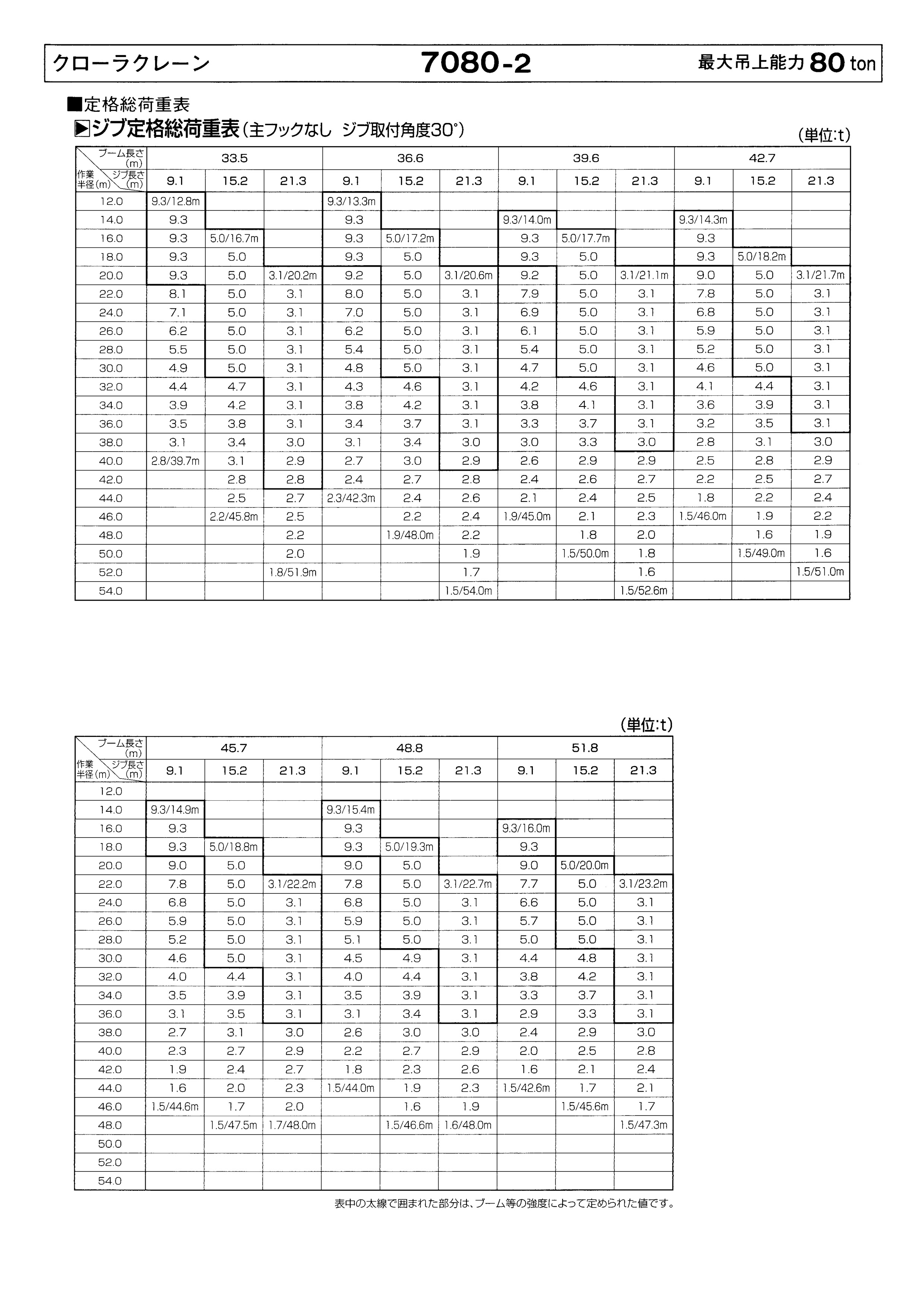

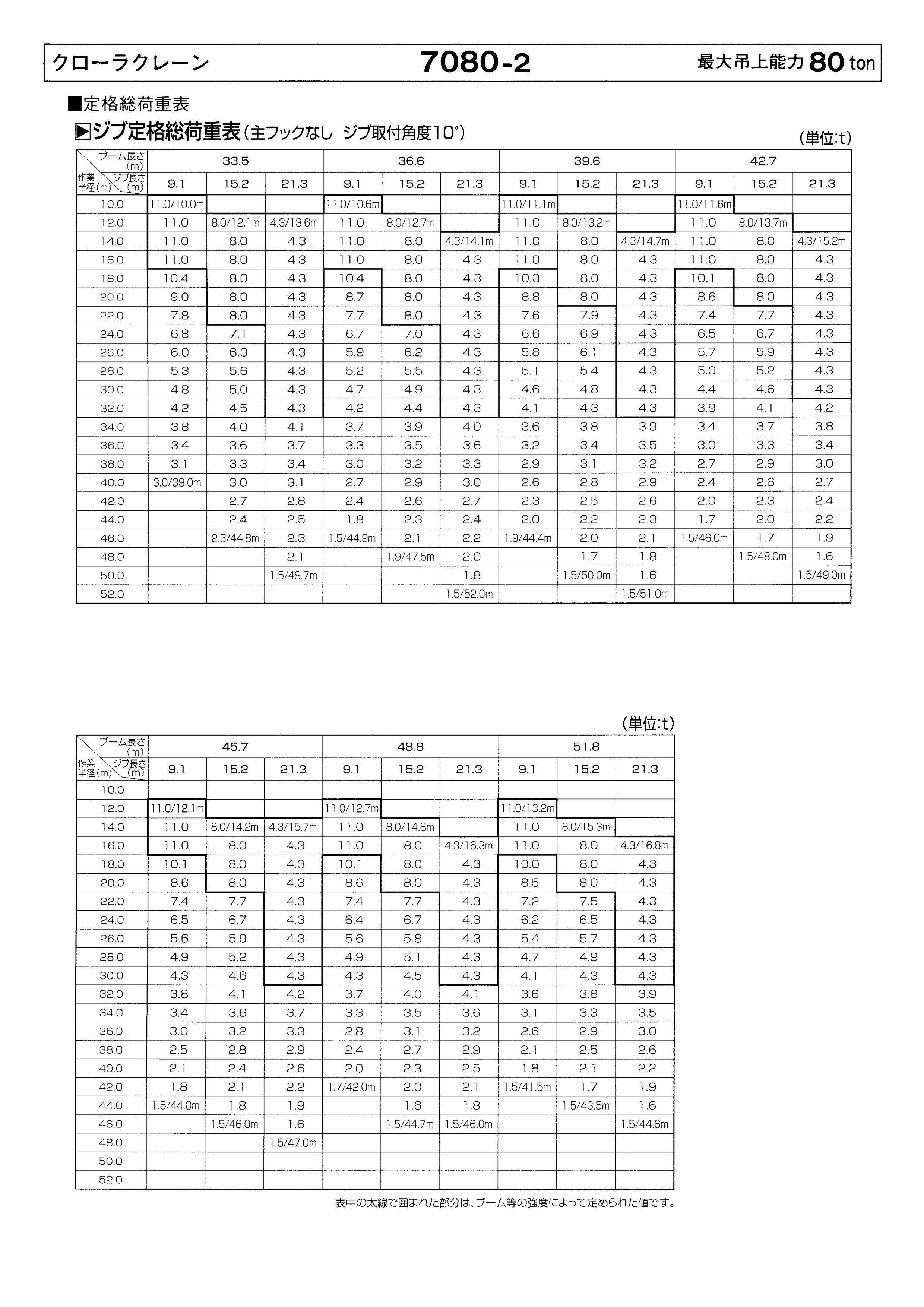

定格総荷重表(ジブ) 1,006KB 123KB
定格総荷重表(ジブ) 982KB 118KB

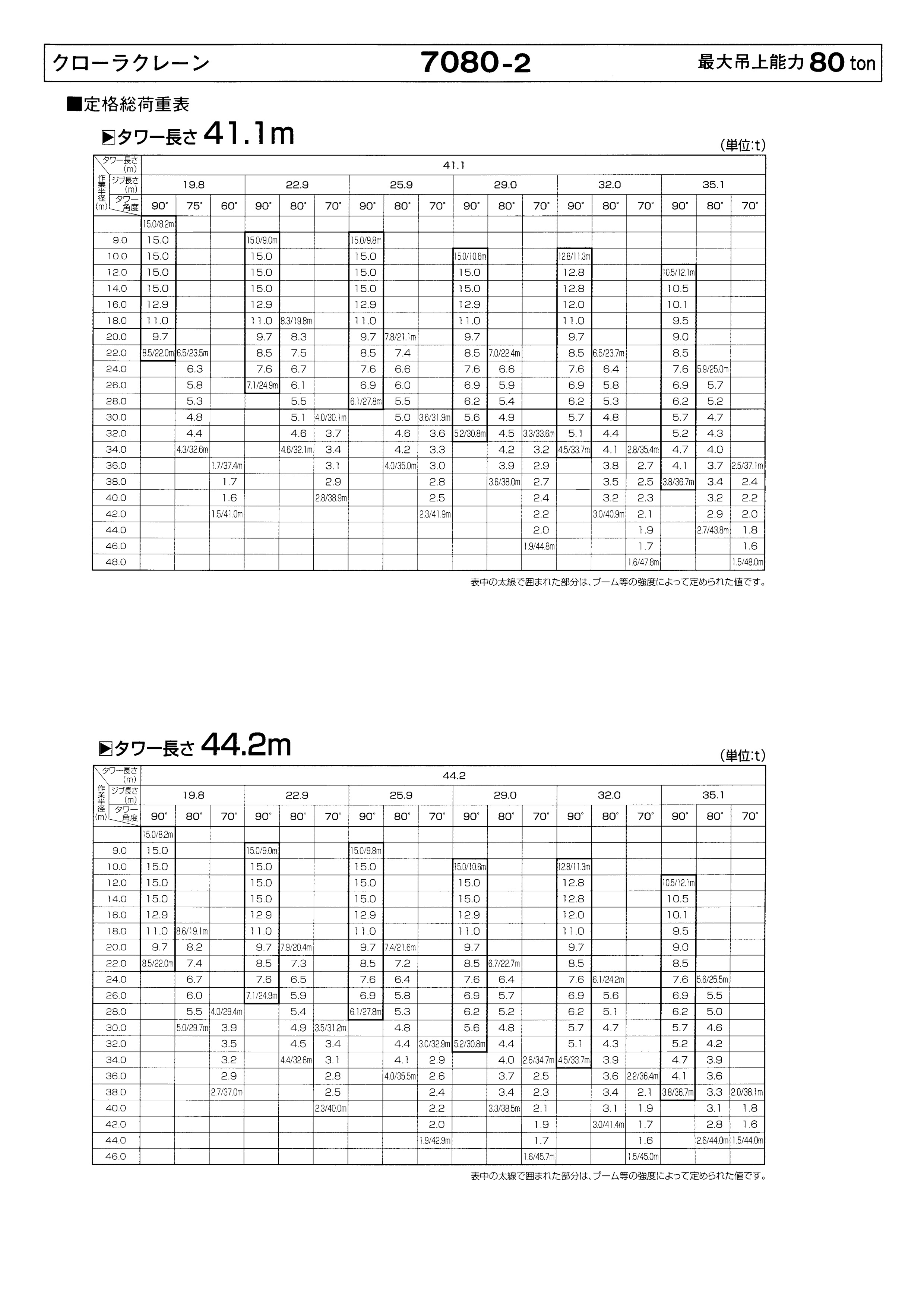

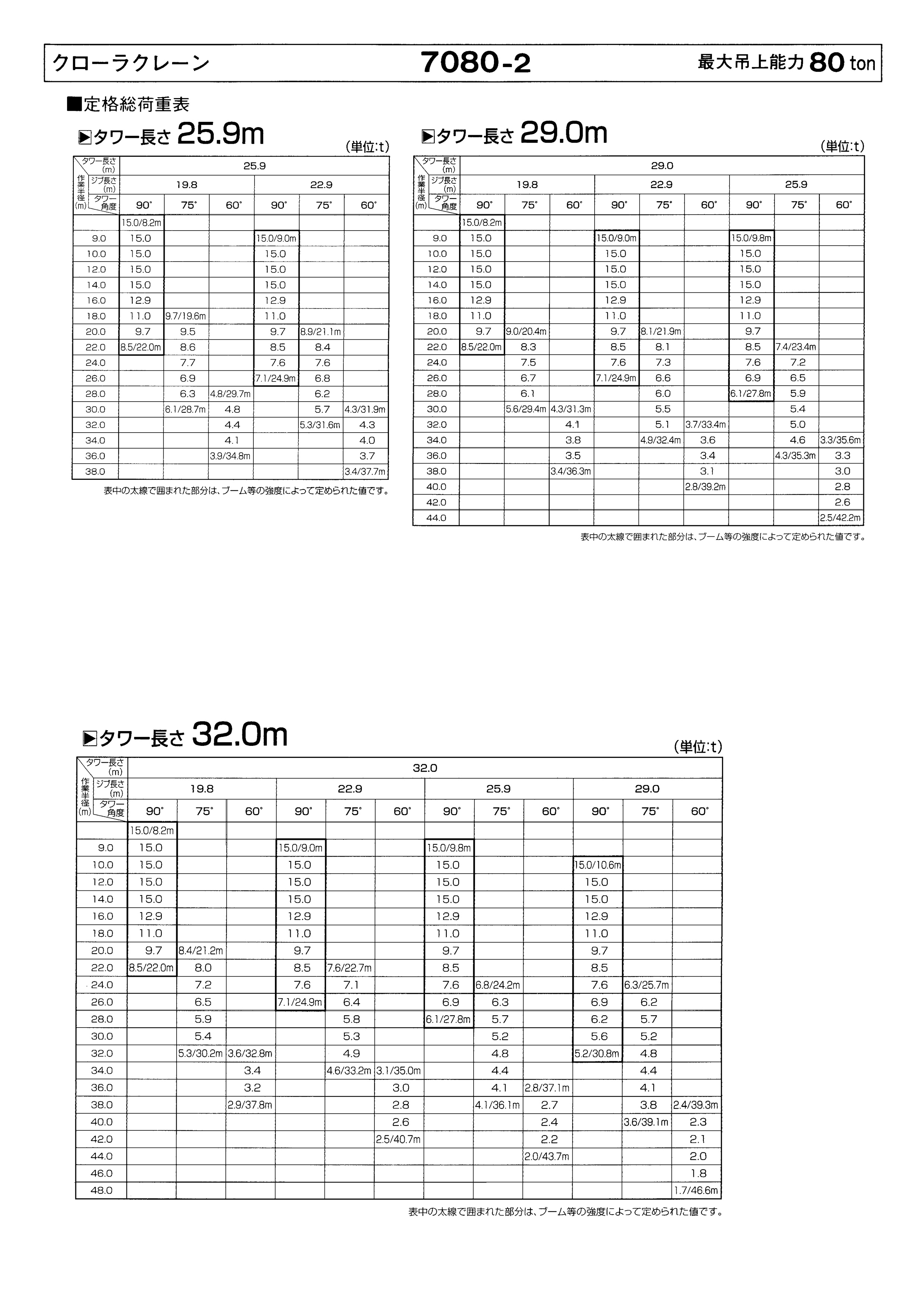

定格総荷重表(タワー) 1,045KB 109KB

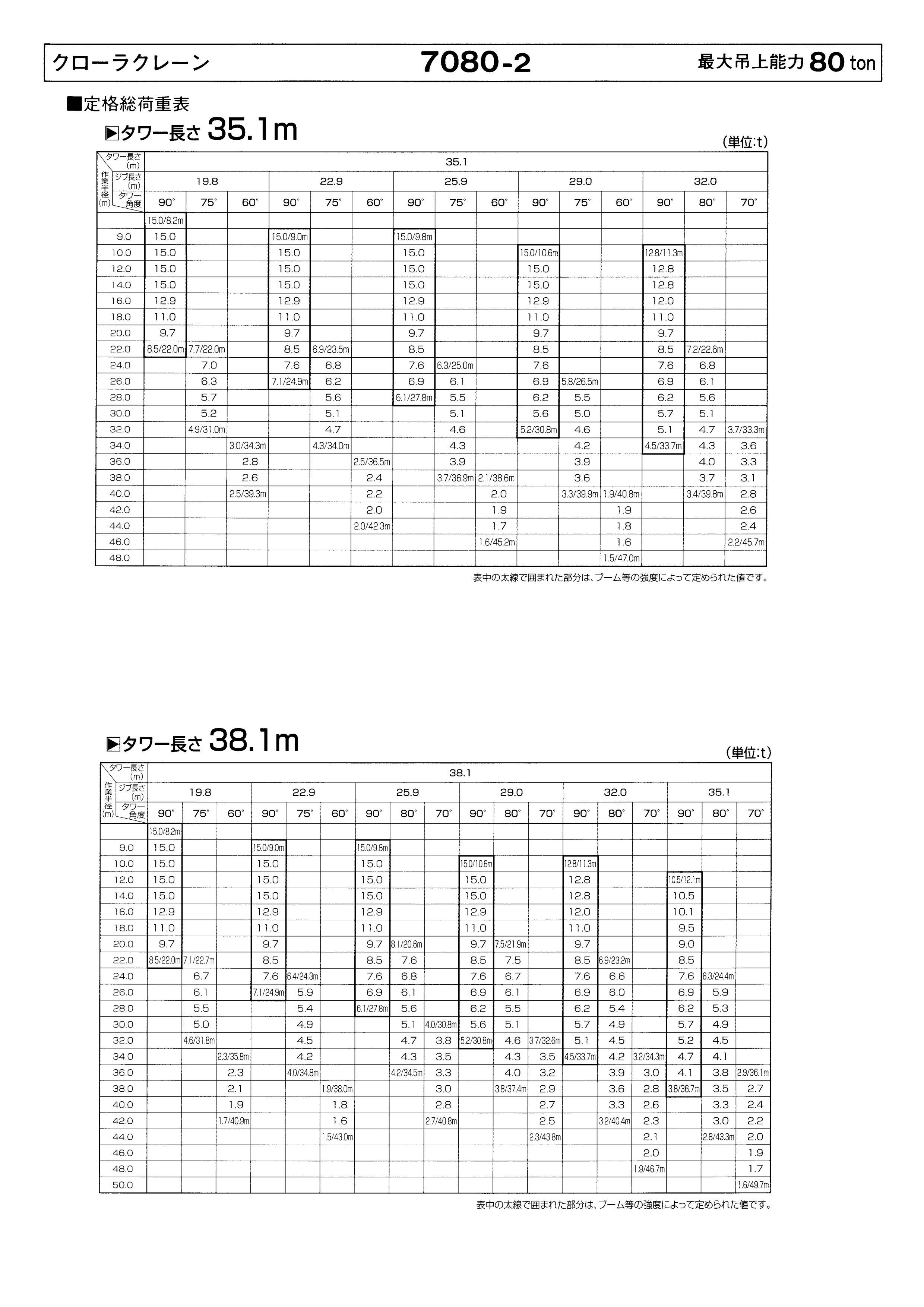

定格総荷重表(タワー) 950KB 118KB
定格総荷重表(タワー) 964KB 123KB
90t(日立住友SCX900-2)
資料内容 JPEG PDF

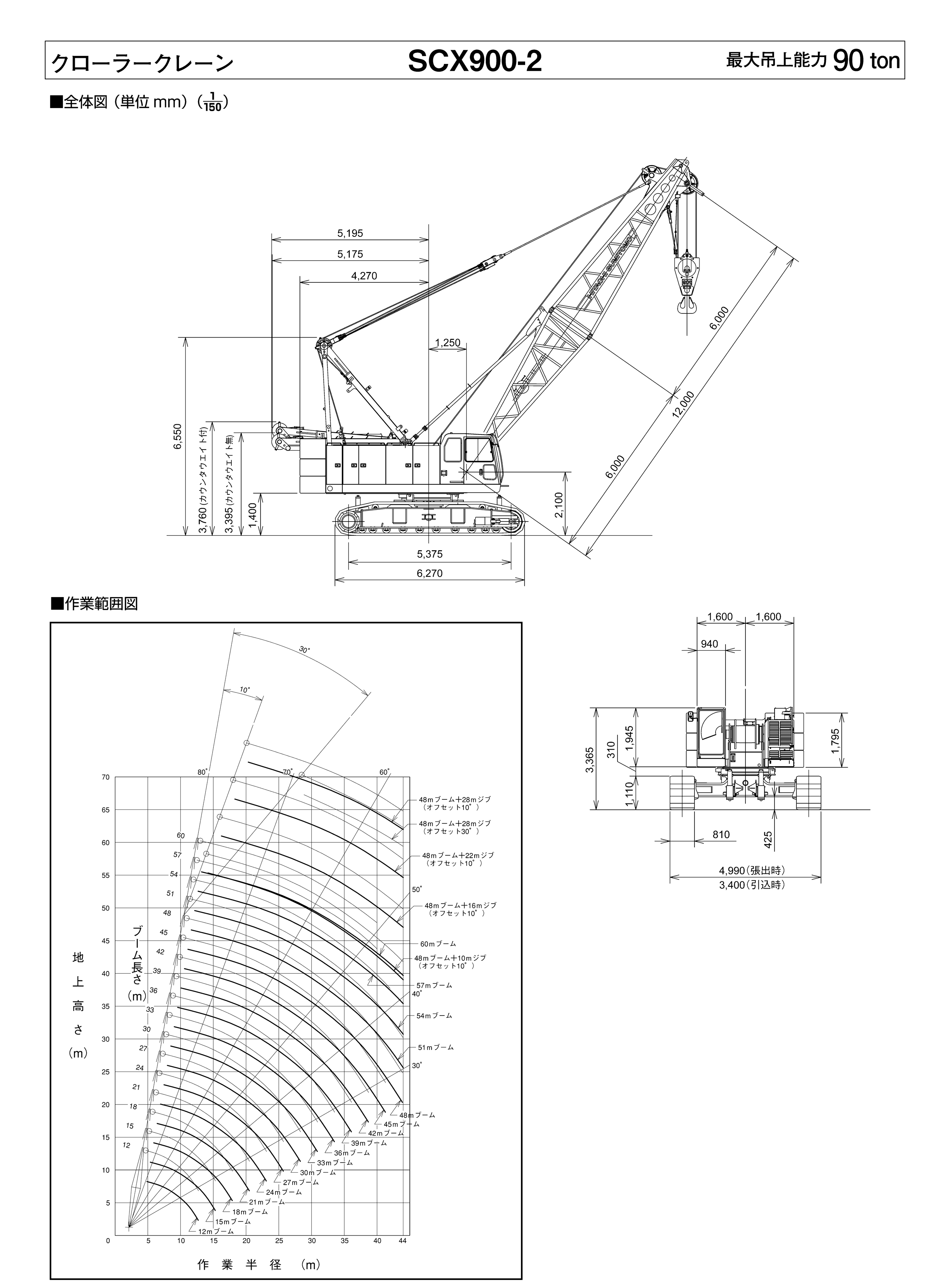

全体図・作業範囲図 965KB 158KB

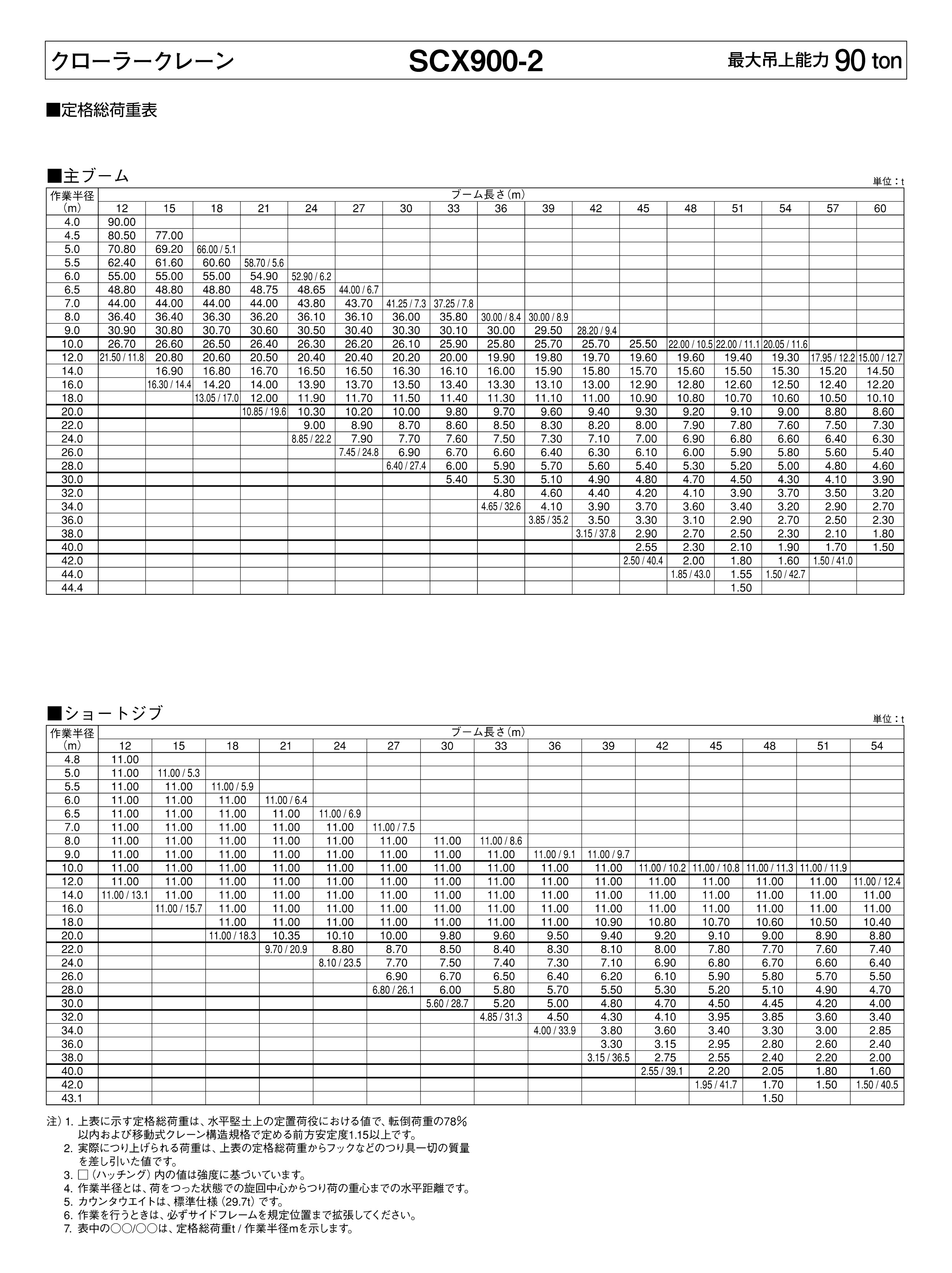

定格総荷重表(主ブーム・ショートジブ) 1,178KB 177KB

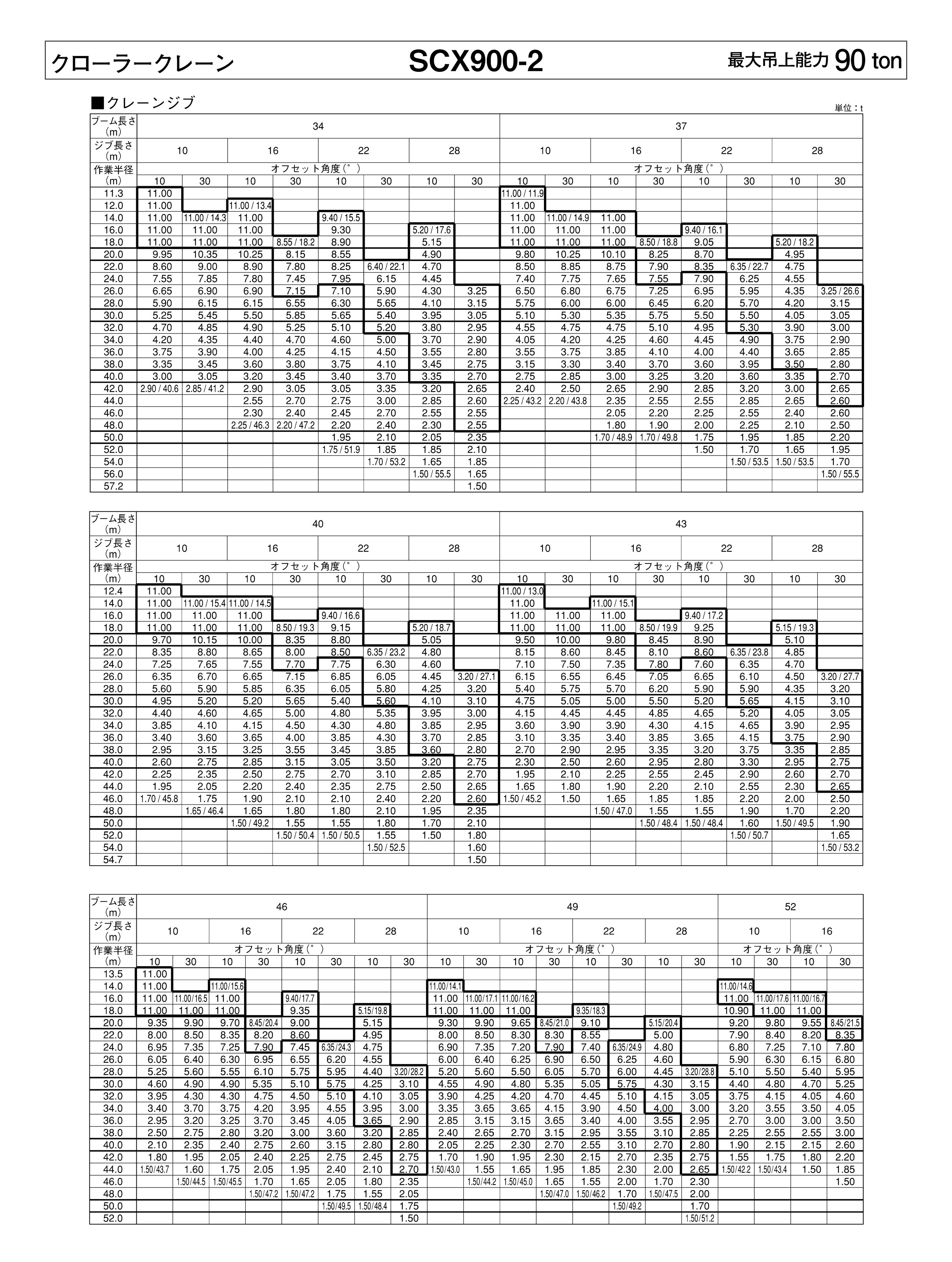

定格総荷重表(クレーンジブ) 1,148KB 226KB

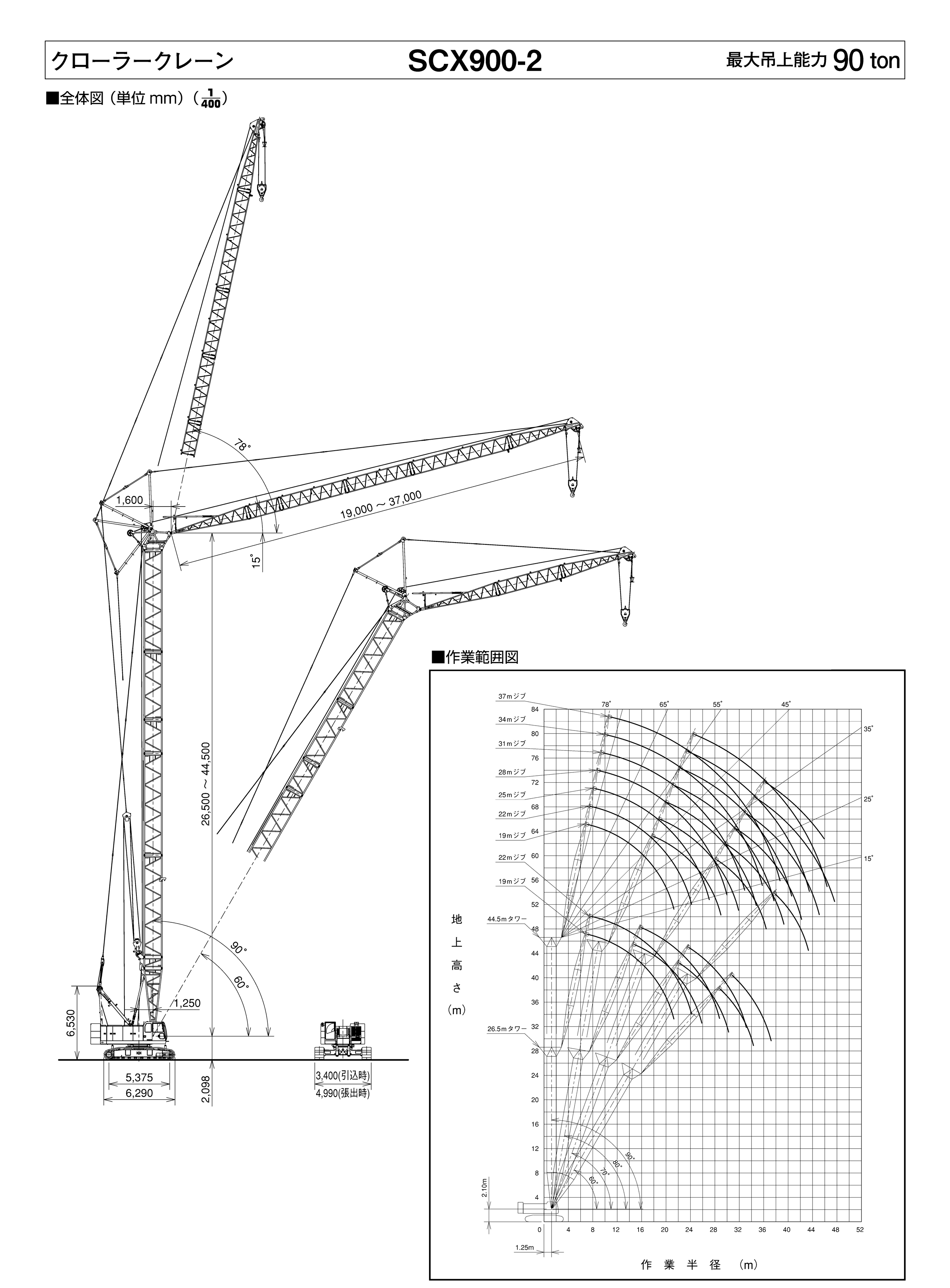

タワー全体図・作業範囲図 1,073KB 182KB

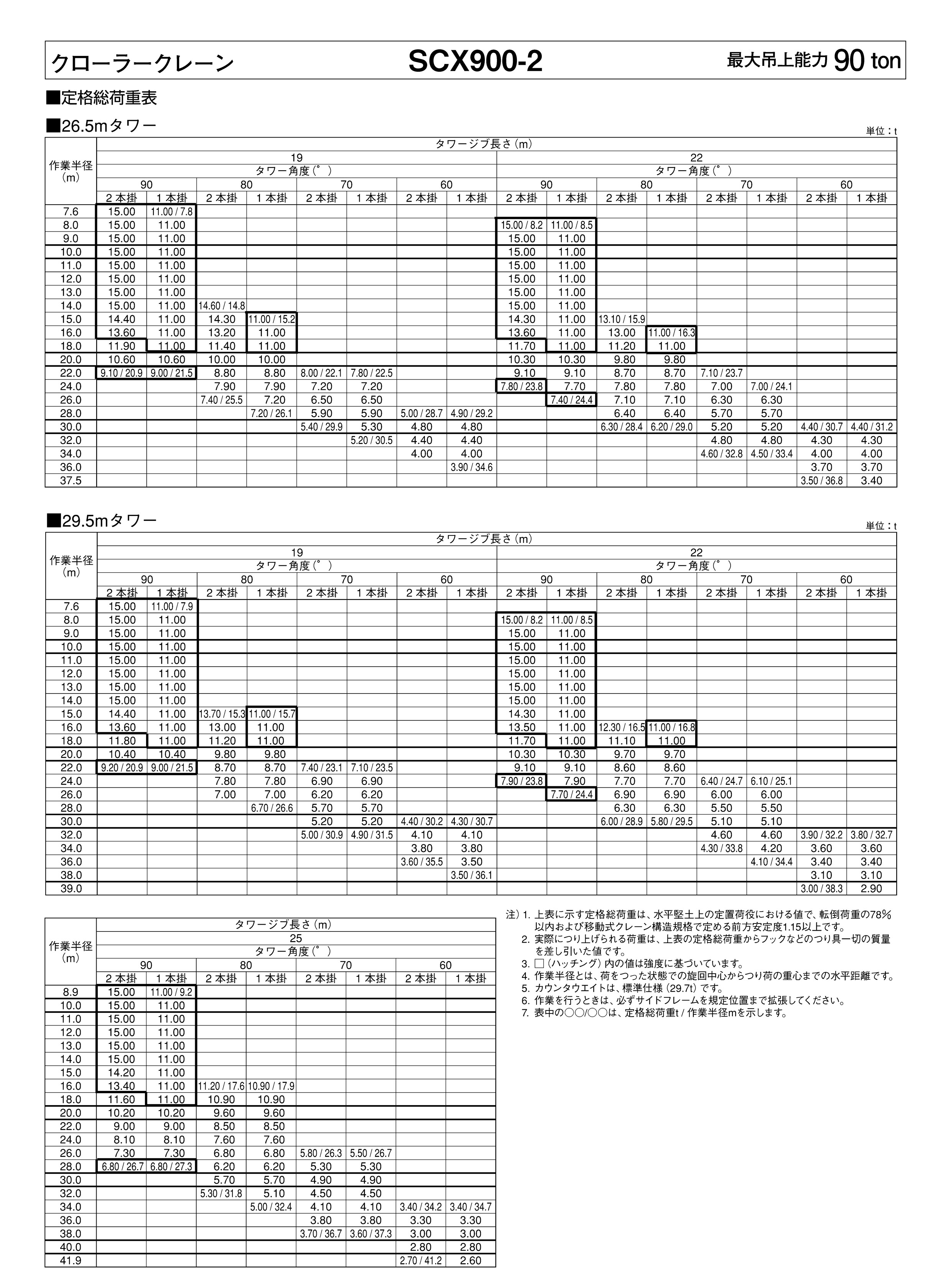

定格総荷重表(26.5m/29.5mタワー) 1,010KB 171KB

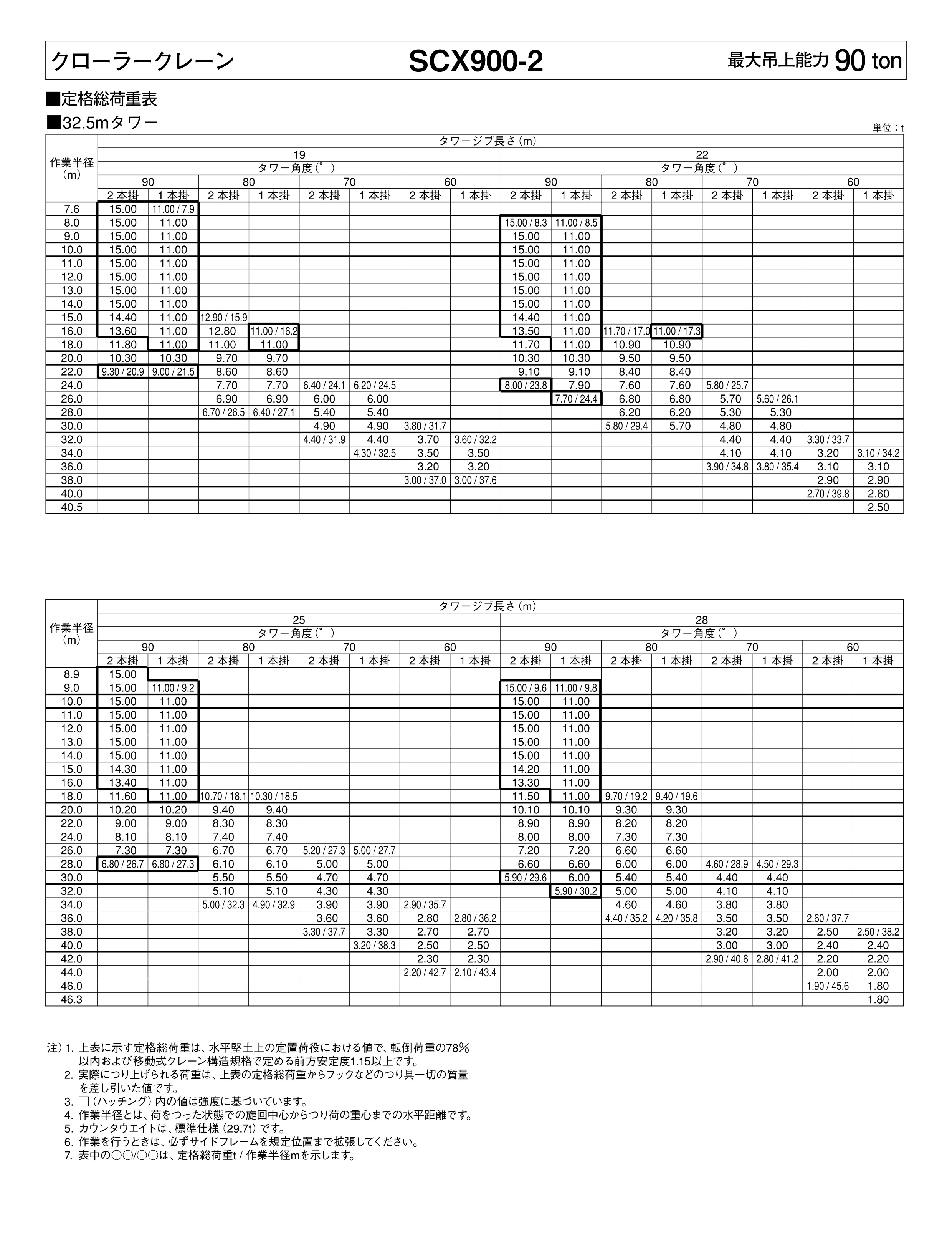

定格総荷重表(32.5mタワー) 1,013KB 153KB

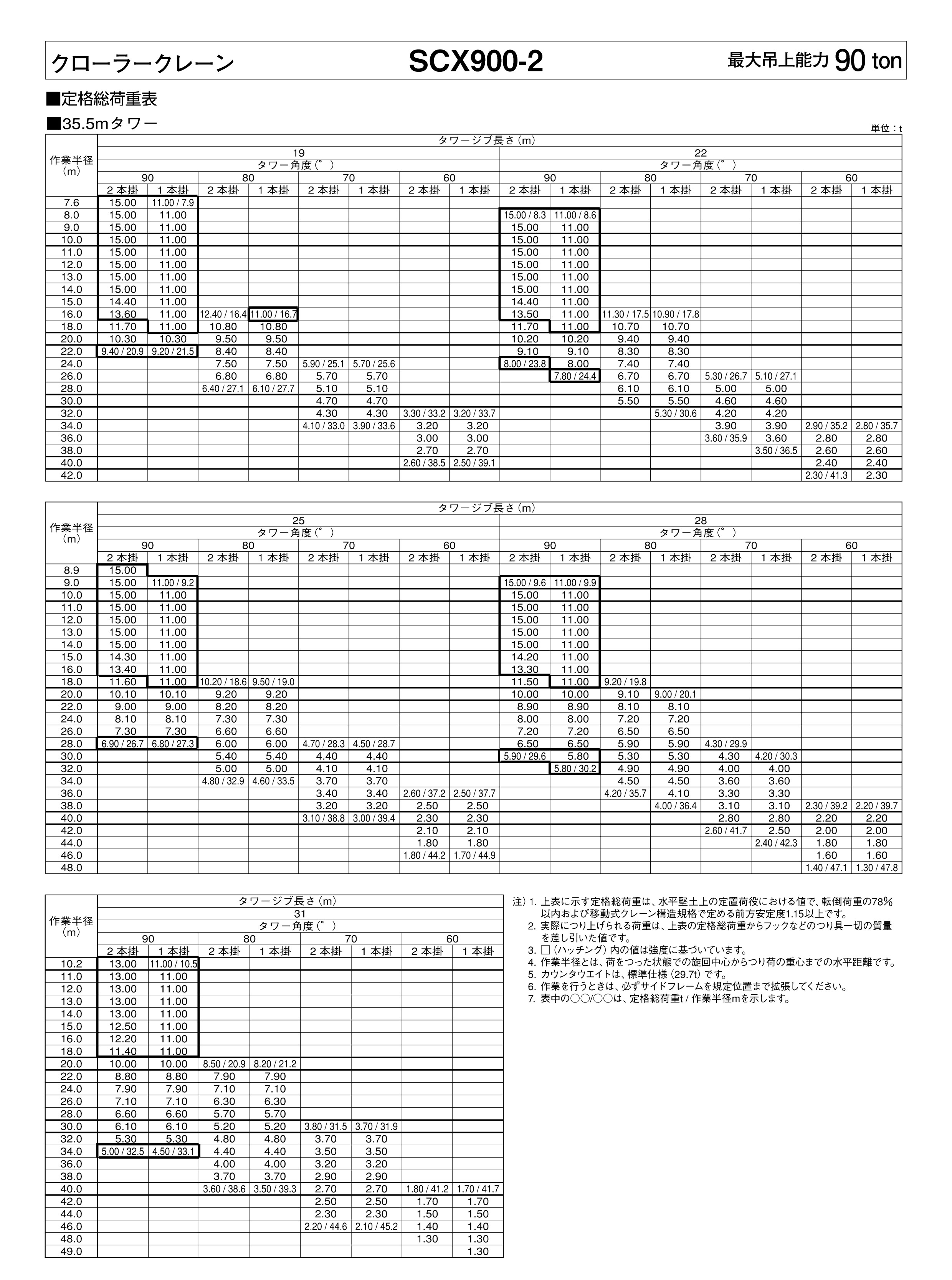

定格総荷重表(35.5mタワー) 1,032KB 176KB

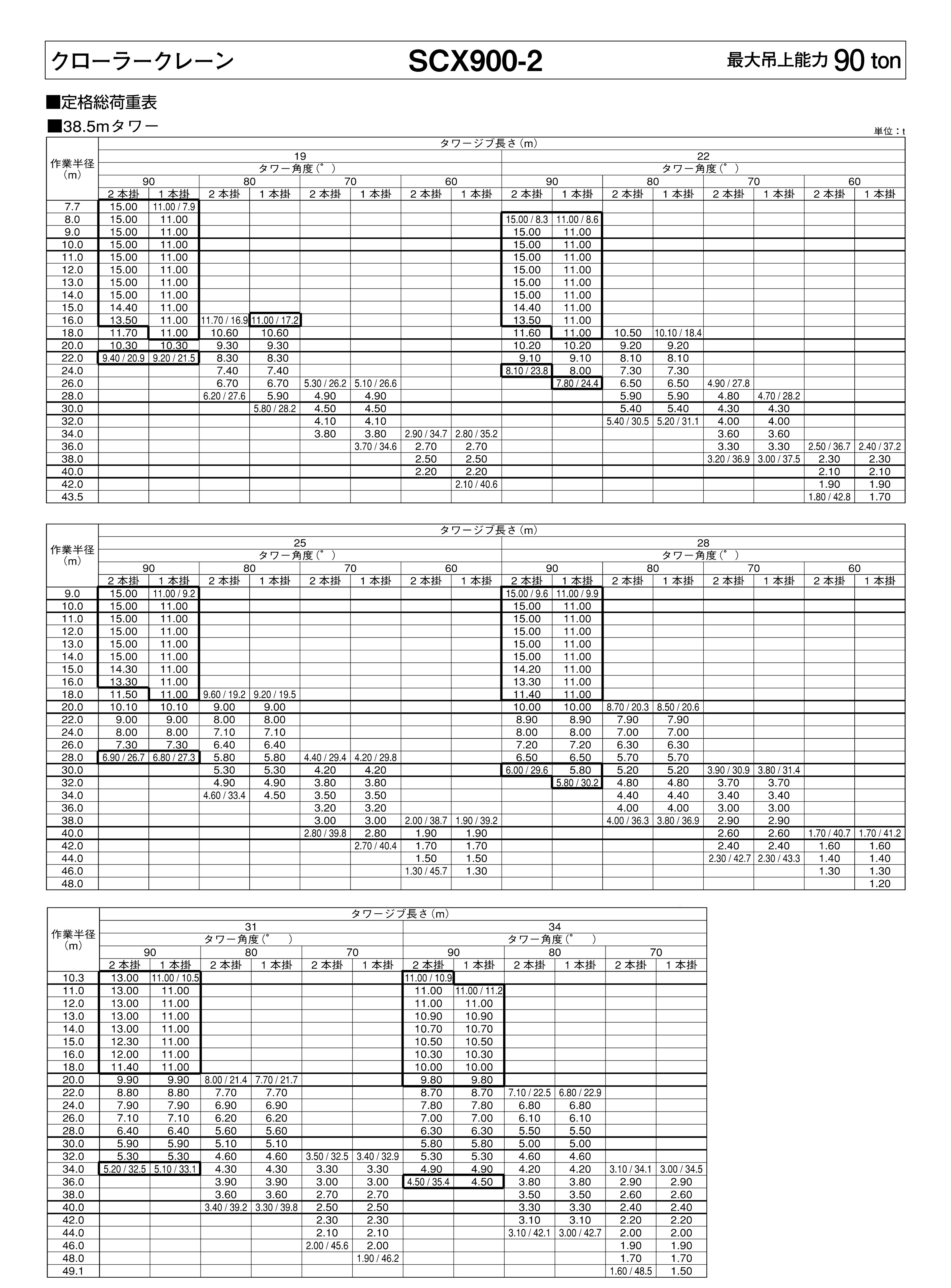

定格総荷重表(38.5mタワー) 1,032KB 173KB

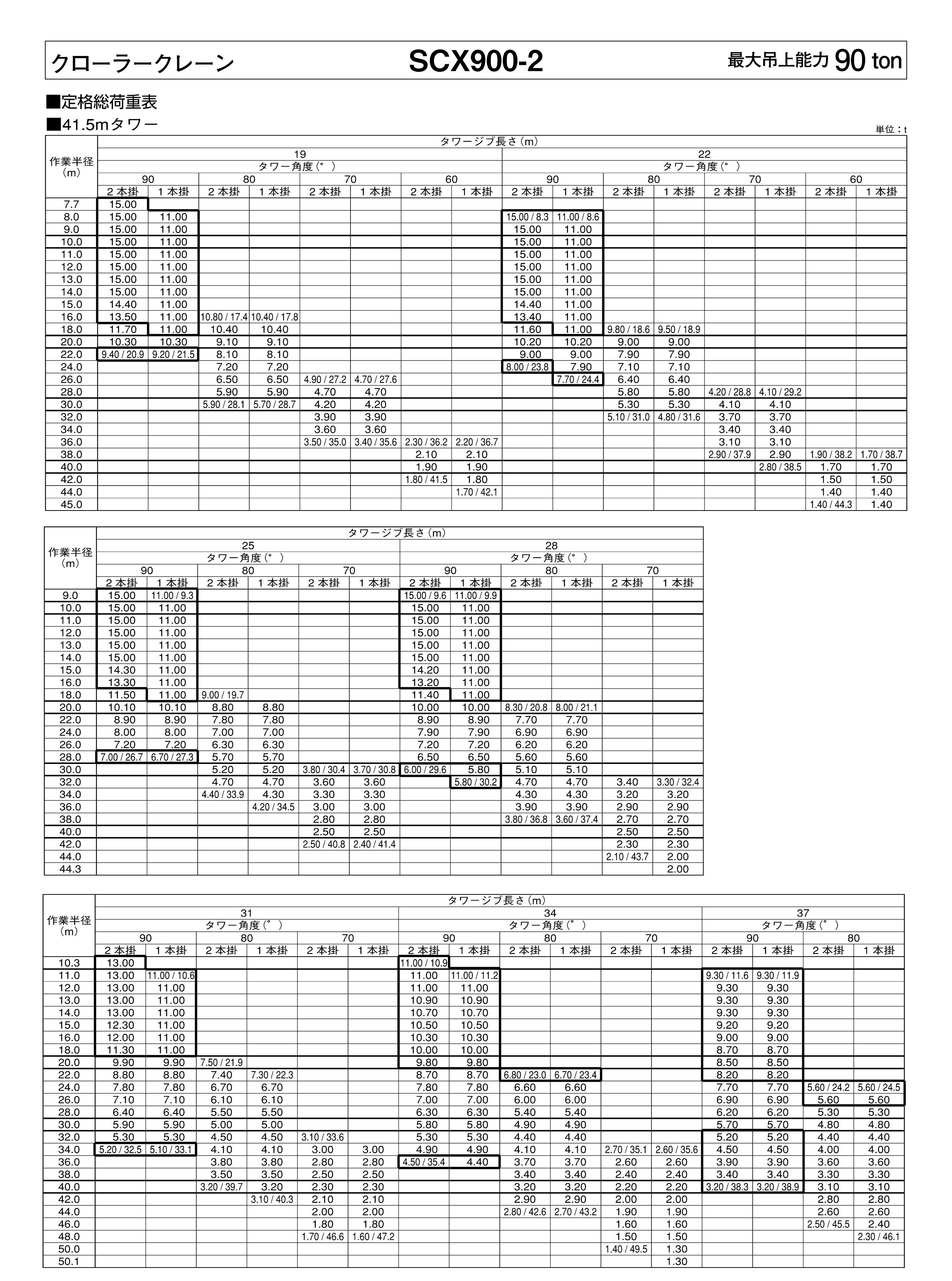

定格総荷重表(41.5mタワー) 1,080KB 180KB

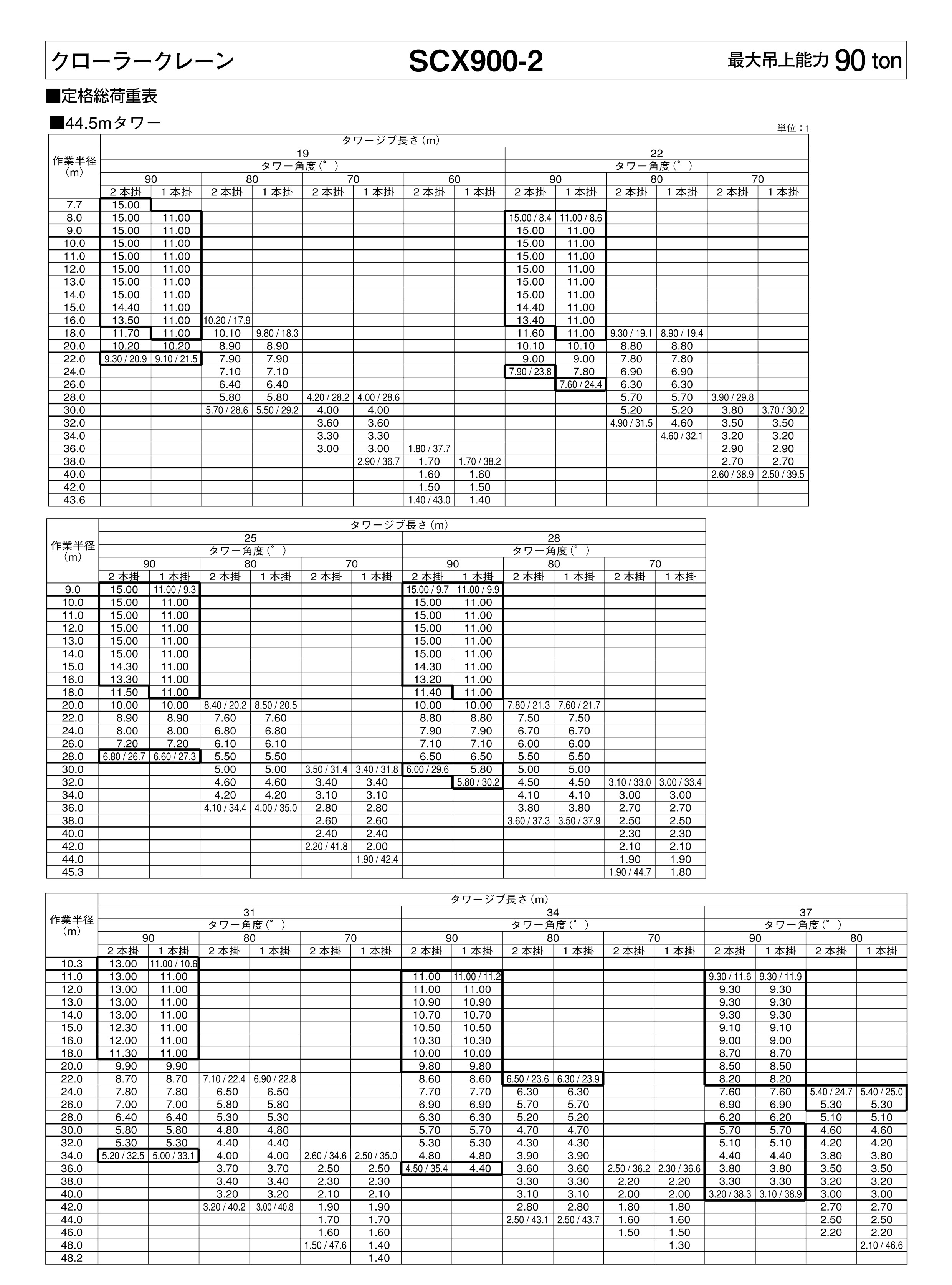

定格総荷重表(44.5mタワー) 1,058KB 174KB
