クレーンリース・橋梁架設その他工事・重量物運搬・据付

現行機種(クローラクレーン)

90t(日立住友SCX900-2)
資料内容 JPEG PDF
全体図・作業範囲図 965KB 158KB
定格総荷重表(主ブーム・ショートジブ) 1,178KB 177KB
定格総荷重表(クレーンジブ) 1,148KB 226KB
タワー全体図・作業範囲図 1,073KB 182KB
定格総荷重表(26.5m/29.5mタワー) 1,010KB 171KB
定格総荷重表(32.5mタワー) 1,013KB 153KB
定格総荷重表(35.5mタワー) 1,032KB 176KB
定格総荷重表(38.5mタワー) 1,032KB 173KB
定格総荷重表(41.5mタワー) 1,080KB 180KB
定格総荷重表(44.5mタワー) 1,058KB 174KB
120t(日立住友SCX1200-3)
資料内容 JPEG PDF

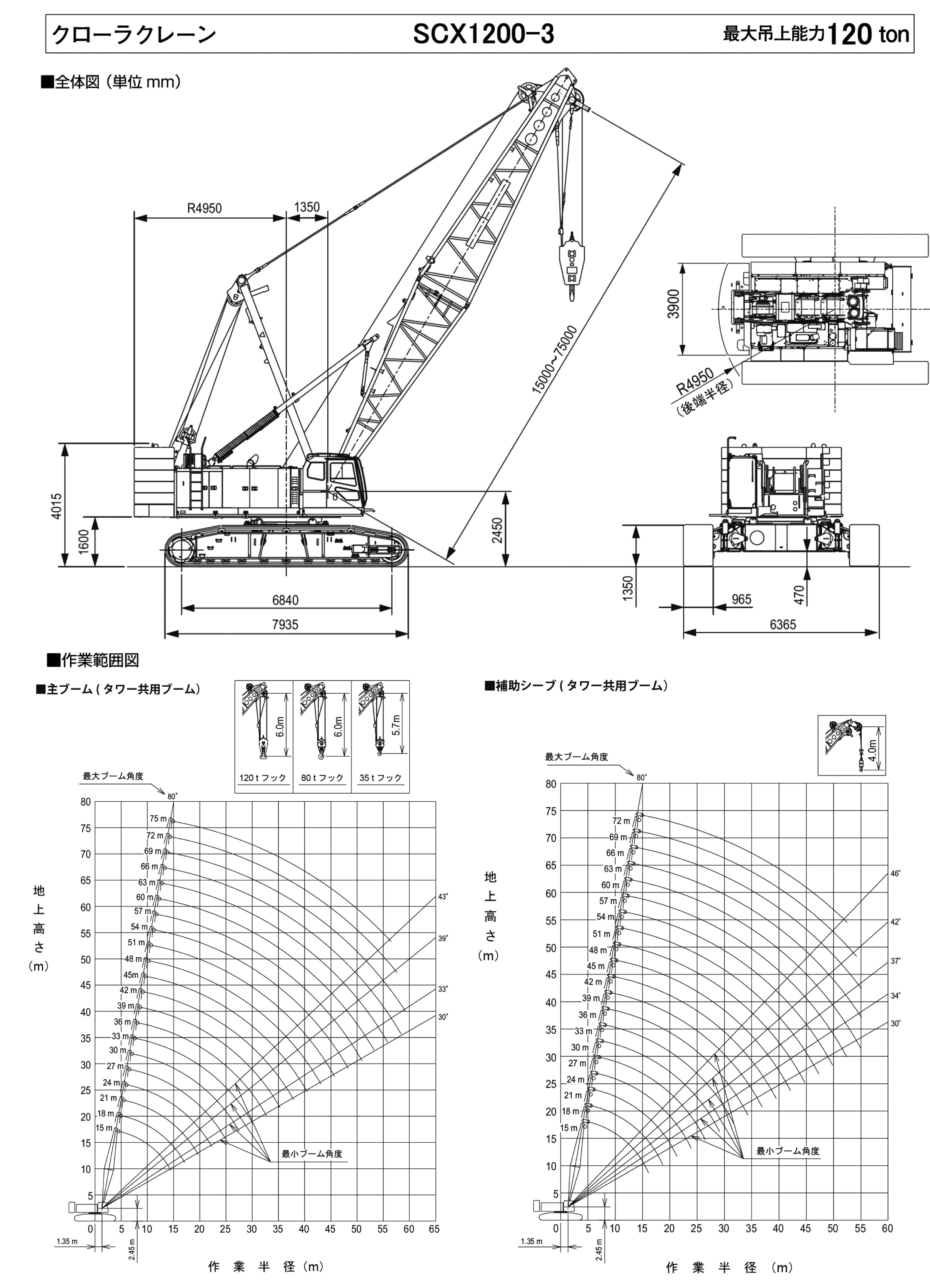

全体図・作業範囲図 893KB 661KB

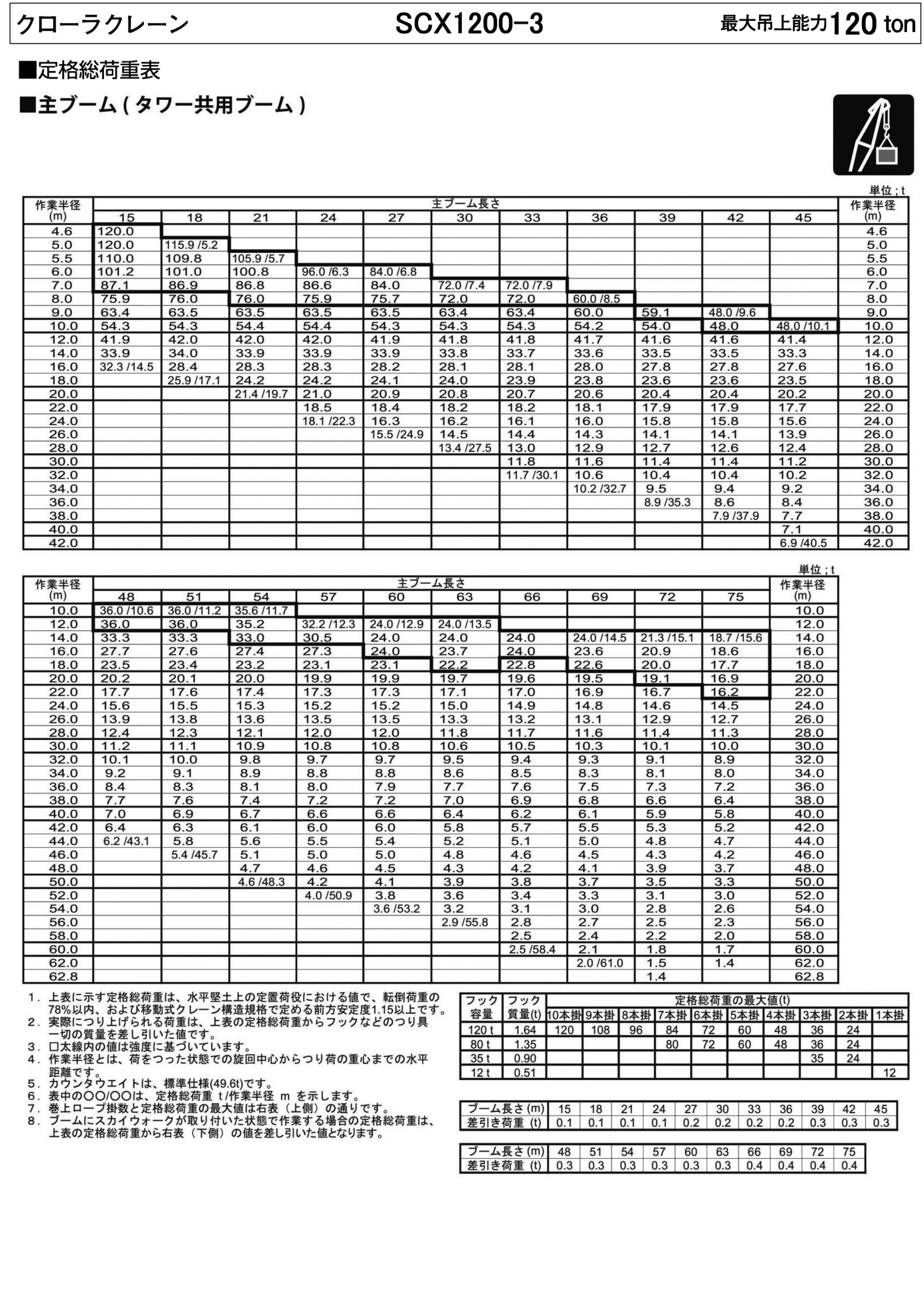

定格総荷重表(主ブーム) 1,180KB 636KB

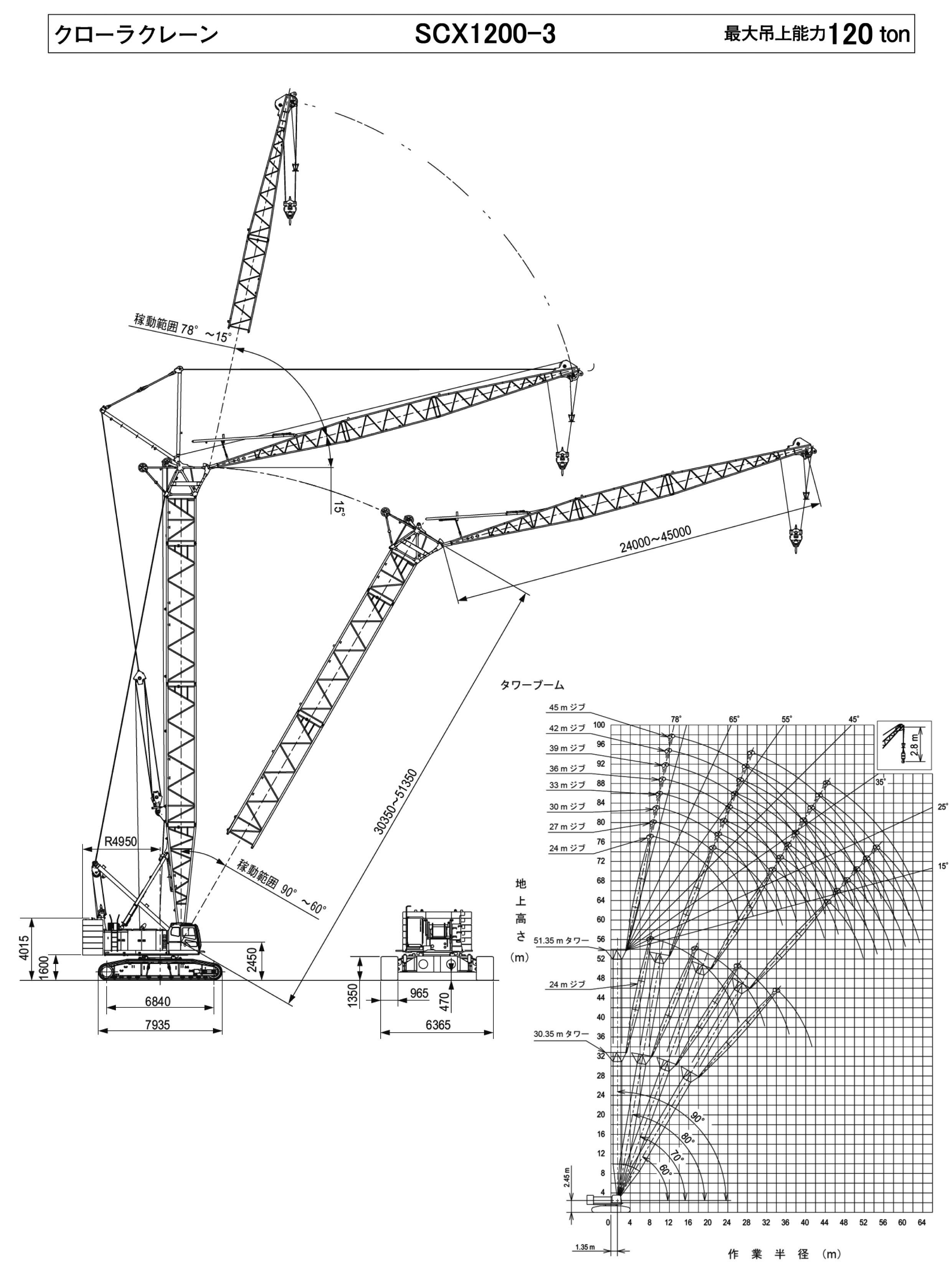

タワー全体図・作業範囲図 971KB 508KB

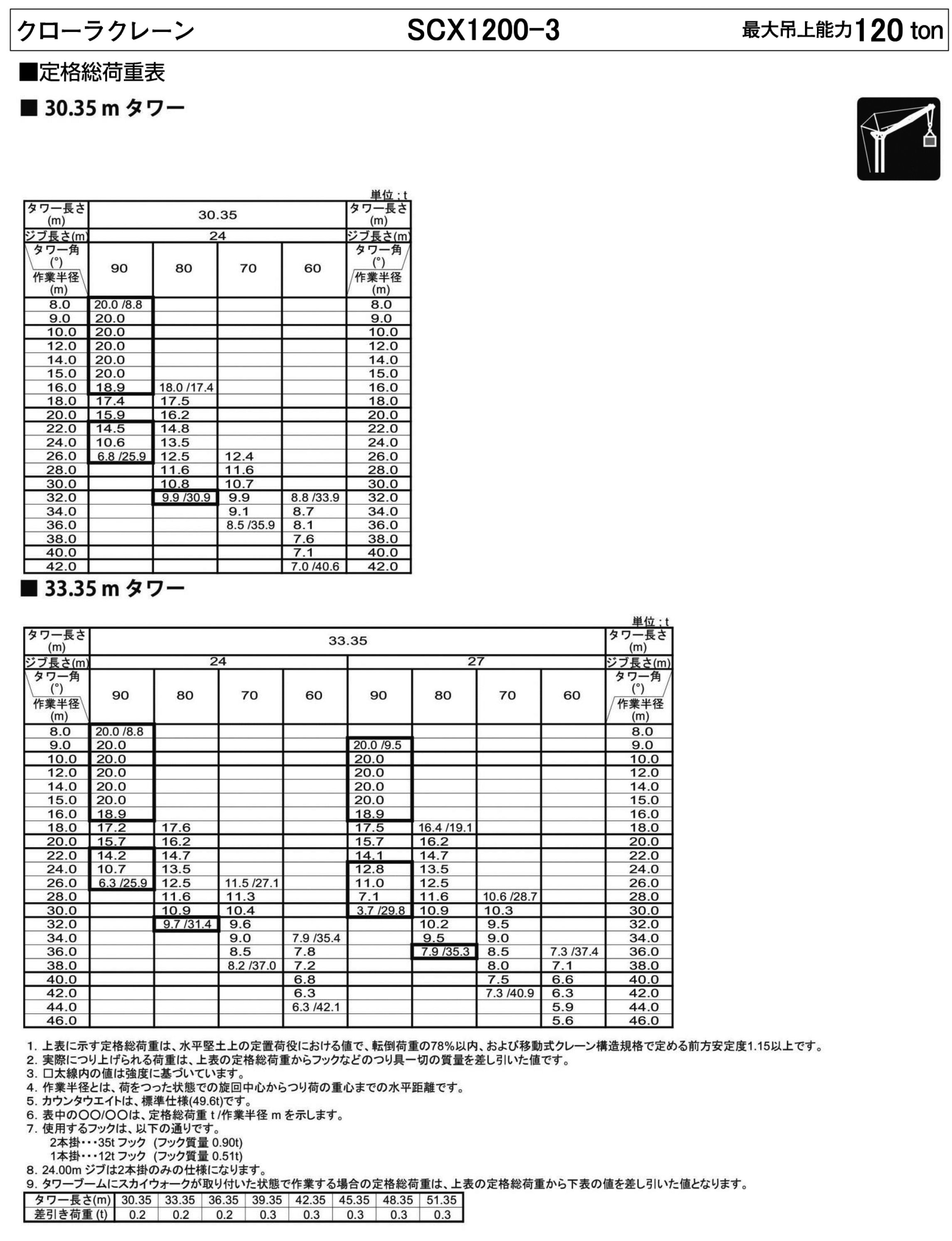

定格総荷重表(30.35m/33.35mタワー) 1,224KB 404KB

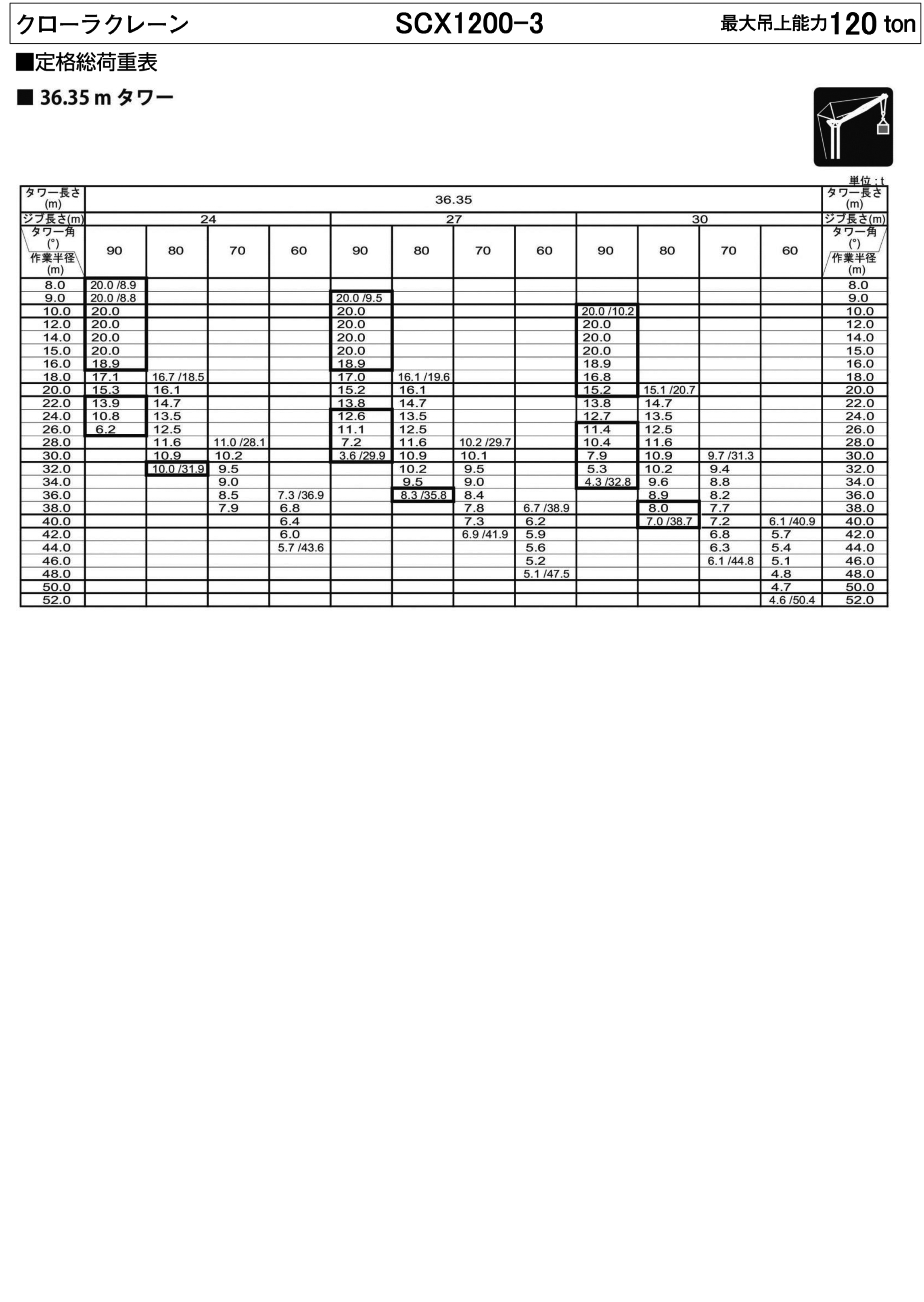

定格総荷重表(36.35mタワー) 833KB 279KB

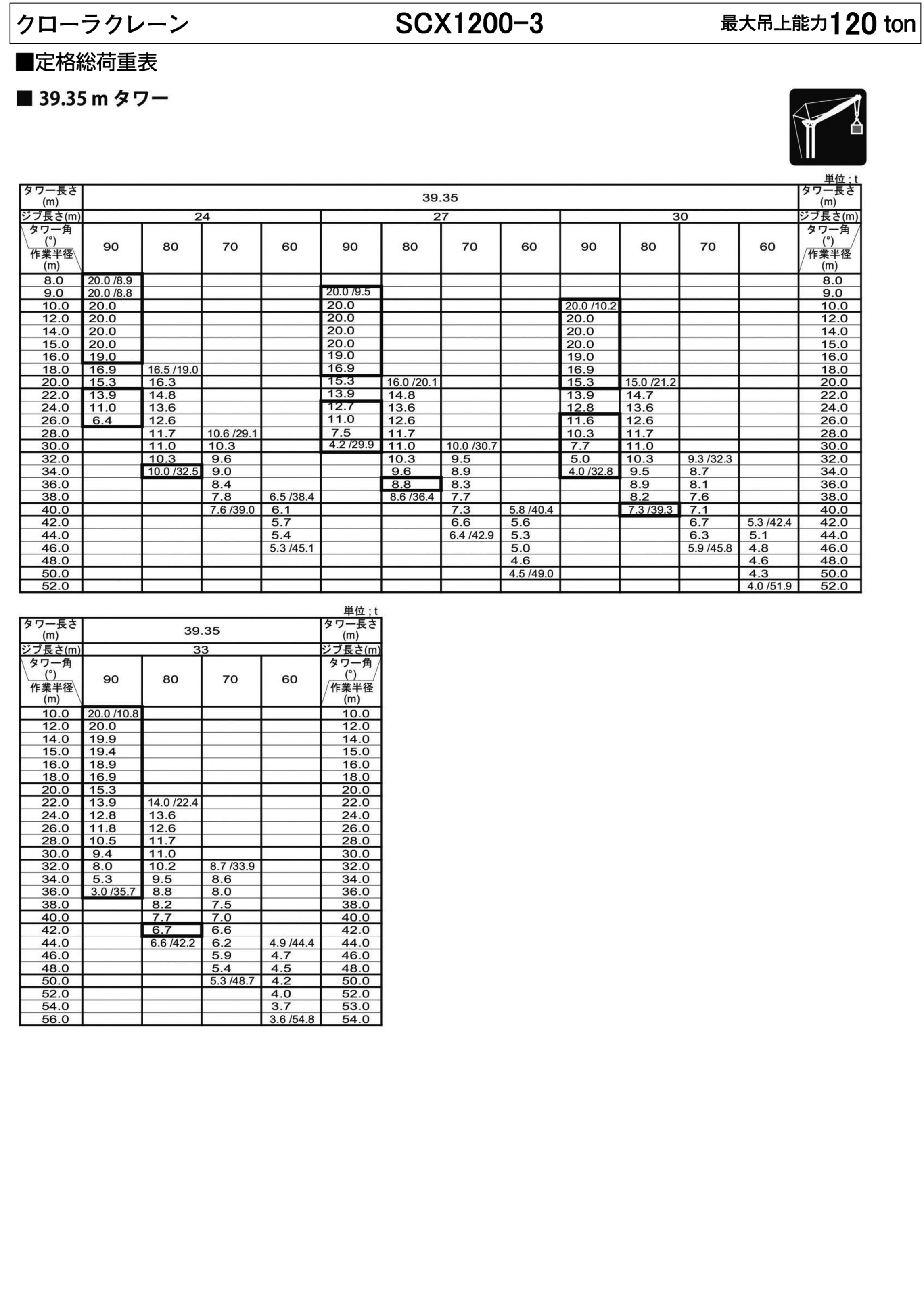

定格総荷重表(39.35mタワー) 1,121KB 372KB

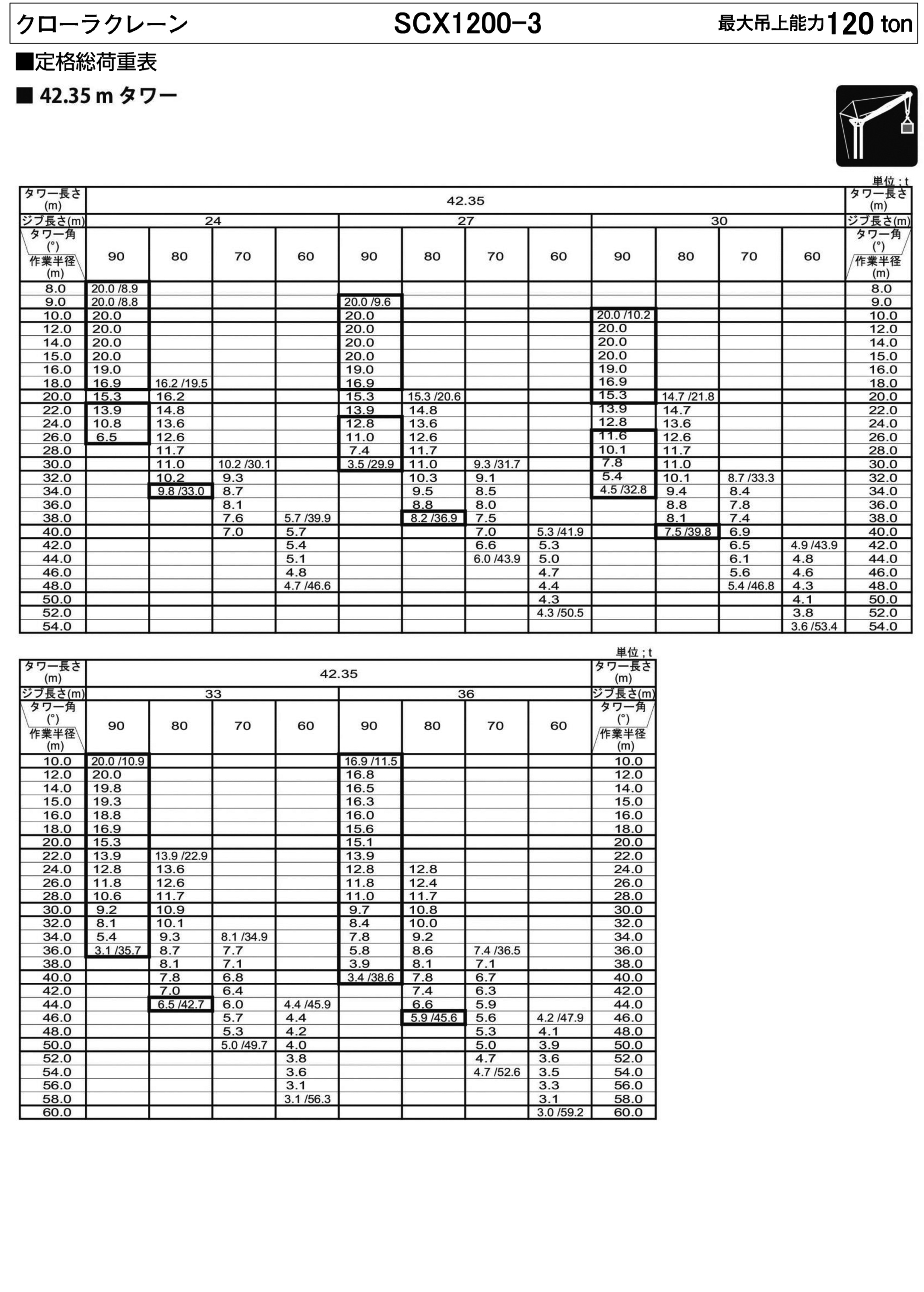

定格総荷重表(42.35mタワー) 1,057KB 475KB
定格総荷重表(45.35mタワー) 950KB 546KB

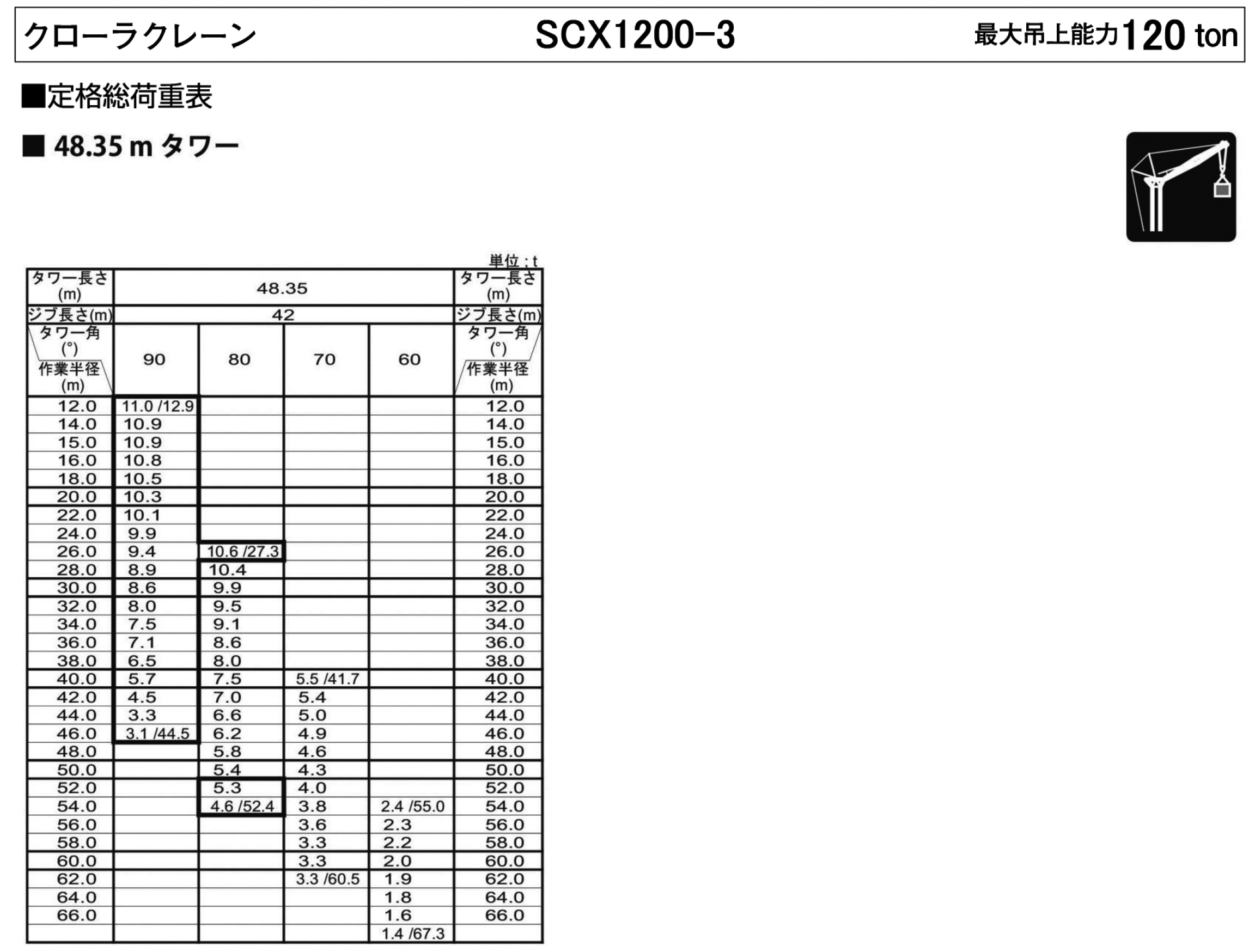

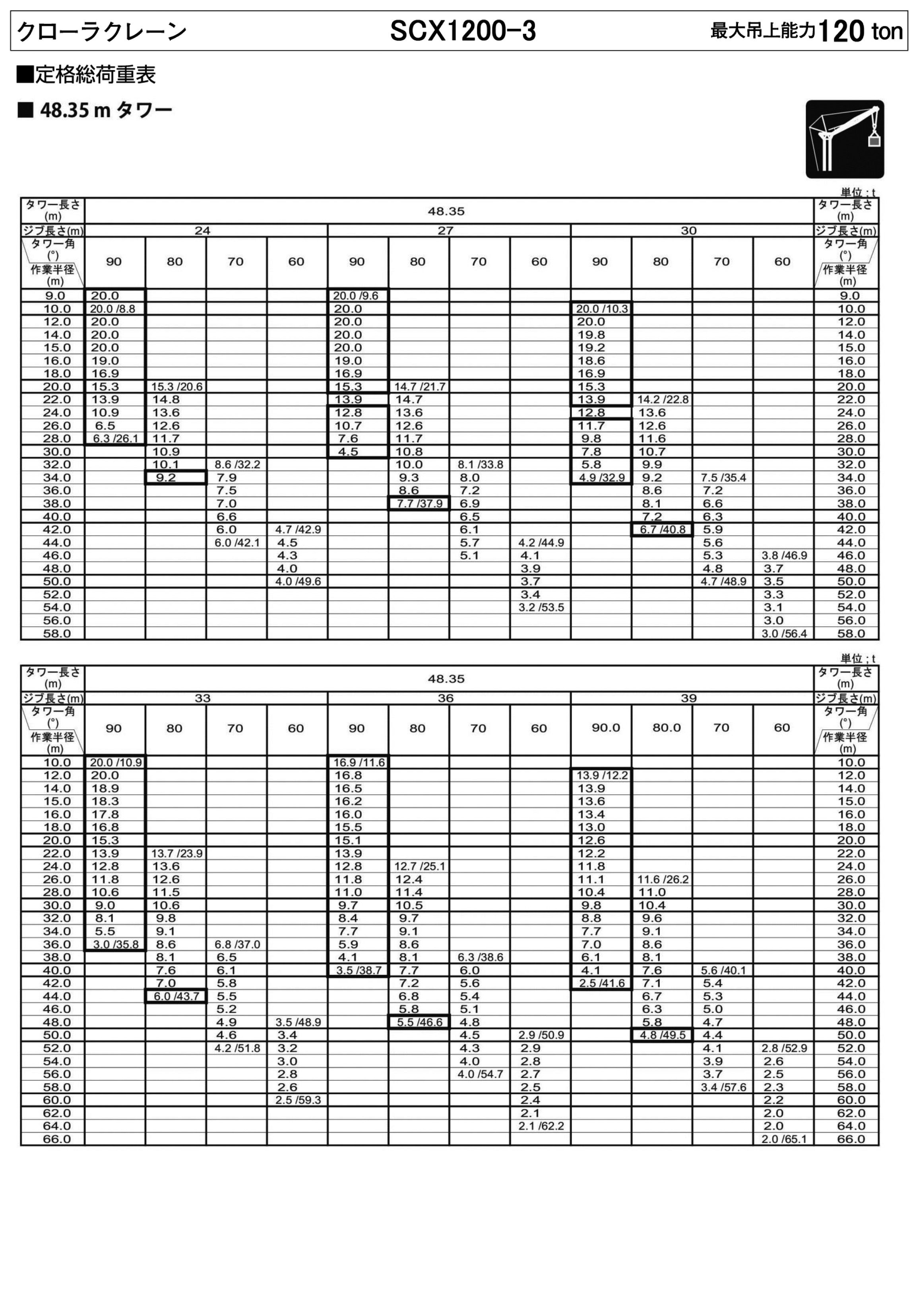

定格総荷重表(48.35mタワーその1) 948KB 550KB
定格総荷重表(48.35mタワーその2) 543KB 194KB

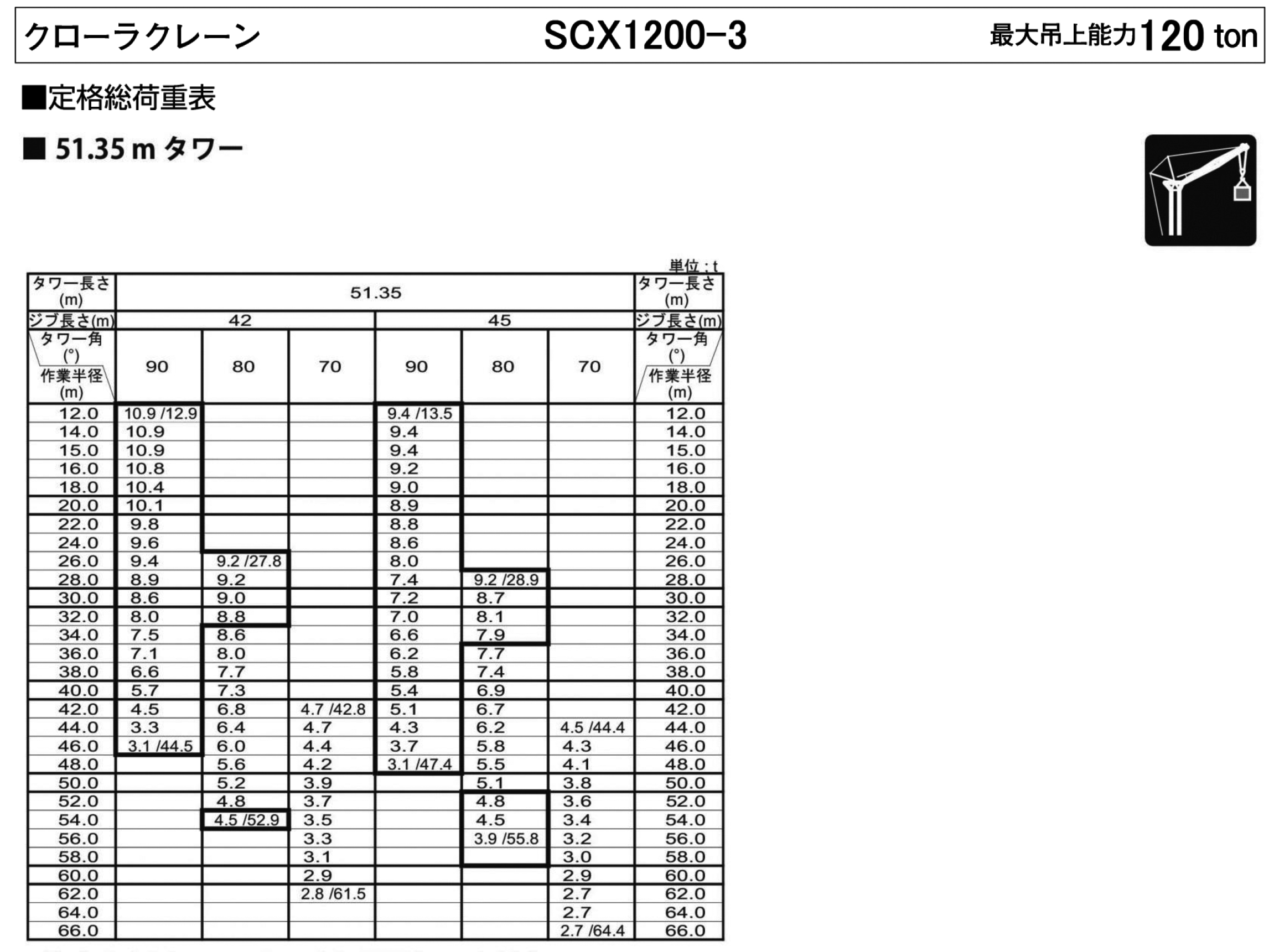

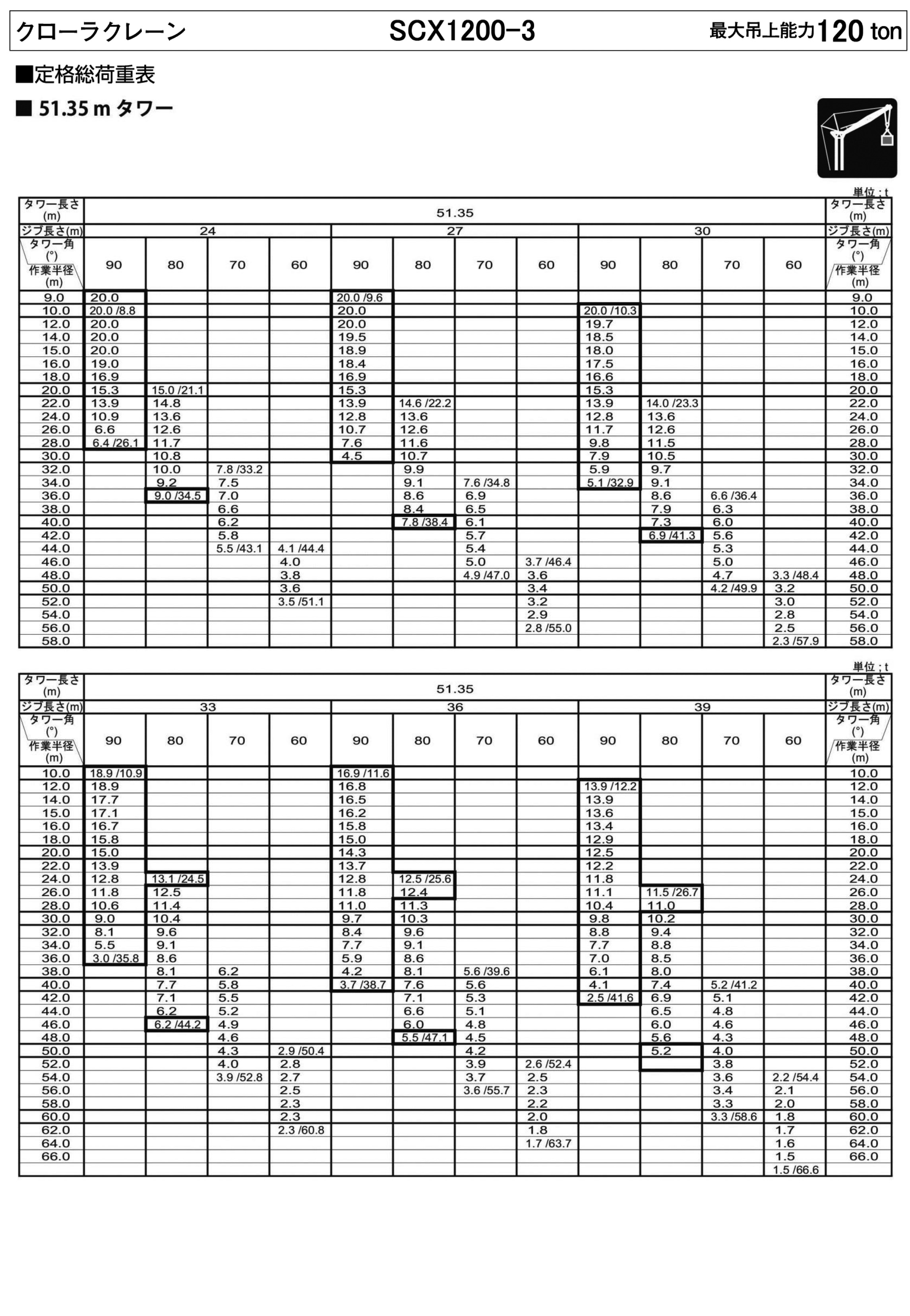

定格総荷重表(51.35mタワーその1) 971KB 550KB
定格総荷重表(51.35mタワーその2) 651KB 221KB
